次世代播放器 英唐硬盘播放器拆解

    家用影音播放器从录像带到VCD再到DVD，每一个阶段技术上都有了质的飞跃，数字时代的发展速度总是让人始料不及，VCD的热潮也就3、5年的时间就已经退贤让位了，而目前虽然DVD的占有率仍然是家用影音播放器主流，不过经过这几年的发展，DVD已经逐渐显露出颓势，一种新的媒体播放器将会取代其位置，而最有希望坐上这把领头交椅的是目前人气都颇高的硬盘播放器。

    随着互联网、个人电脑与家电的结合越来越紧密，以硬盘作为载体无疑是最适合发展规律的，以下我们就以目前比较热的一款硬盘播放器——英唐舒影作为参照，率先窥探一下内在秘密。

英唐 舒影(160GB)  图　库  评　测  论　坛  报　价

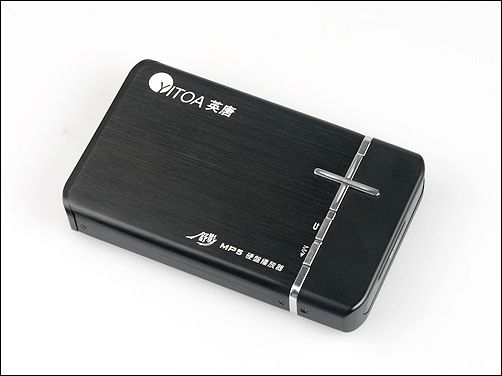

     英唐舒影硬盘播放器是一款功能全面的媒体播放器，除了支持RM\RMVB、MP4、WMV等视频格式外，还可以支持电子相册、音乐等功能，采用的是AML7228方案，是目前最为成熟的硬盘播放器技术方案，因此也有一定的代表性。好，闲话休提，马上动手！

　　首先卸下接口一端的盖子，注意：如果是用户自己更换硬盘时，这里不用拆下，只需拆右边按键的盖子即可。

　　对了，就是这边，这一边有4颗螺丝，除了盖子外，另外有两颗是用来固定主机板，这个拆卸过程非常简单，只要一把合适的起子便可以完成。

来个特写，这个小螺丝就是固定主机板与硬盘的，虽然是小了点，但对于这个只有2.5吋的硬盘来说，是绰绰有余了。

来张“全家福”

     背面就是硬盘的天下了，我们看到舒影采用的是120G的希捷2.5吋硬盘，这个貌似也没什么可说，因为用户可以自己随心更换。

  留意这条固定带，就是在外观上看来似装饰用的一条银色塑料边框，除了外部点缀作用外，最主要的其实是起到固定和减震。

   回到拆卸前再瞧瞧，这个塑料边框是把硬盘与外壳悬空承托起来，这样不仅可以固定硬盘，而且还能减少外部带来的震动冲击。大家都知道，震动冲击是硬盘的大忌，在这方面，英唐能做到比较到好的保护措施。

　　硬盘与电路板之间有两颗较粗的螺丝固定，这本来没什么特别，不过特别的是这个螺丝本身，这种螺丝可以适应多种不同规格的起子，对于并不是专业的普通用户来说，并不是都拥有不同规格的起子，这种特殊的螺丝可以让用户很方便地进行硬盘拆装。这点应该说也是英唐贴心的设计之一。

　　卸下这颗“帖心的螺丝”之后，往外轻拉，硬盘就可与主板分离，可以看到硬盘的接口是采用SATA接口，这是目前最主流的一硬盘接口，不但速度快，而且SATA的硬盘比这PATA（IDE）接口的还便宜。

    背面硬盘位置涂有一层白色保护漆，因为硬盘紧帖电路板，或多或少难免会有些磨蹭，如果时间长了就有可能伤及电路，所以这层保护漆的作用就是防止硬盘可能磨穿电路板绝缘漆的情况。

这个螺丝与上面提到的那一颗不一样，这是防止用户误拆，特别用红漆封死了

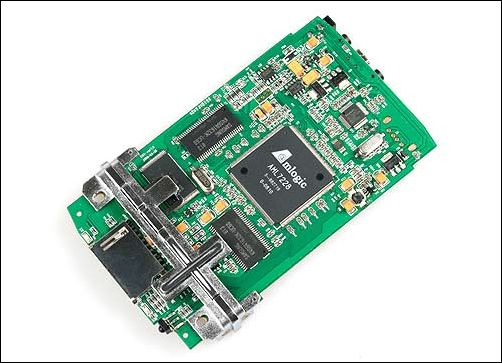

　　戏玉部分到了，上图为主板电路整体情况，整体元件布局整齐合理，用料比较扎实，尤其是PCB的质量和焊点工艺都很好，体现出大厂的风范。

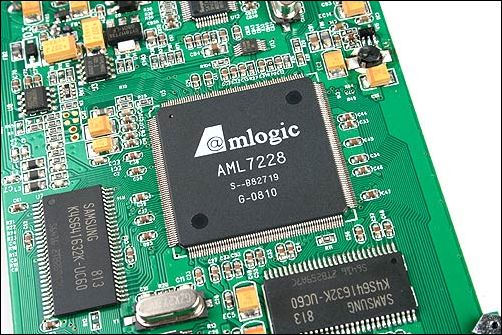

　　采用AML7228主控芯片，AML7228内置了两个32bit AMRISCTM RISC处理器，专门进行音频和视频数字信号处理。内置MPEG-1, MPEG-2, MPEG-4、RealVideo视频解码器，集合双USB2.0高速OTG控制器和PHY，用于连接到USB硬盘、闪存、数码相机和MP3 播放器。AML7228芯片应用非常灵活，其大部分性能都在固件控制之下，因此可根据实际的应用和不同平台，实现不同的音视频解码、接口、控制等，理论上可实现任何媒体格式的解码，只要通过AVOS和CPU辅助系统处理*.avi文件格式，即可实现高清HVD影片格式的解码。

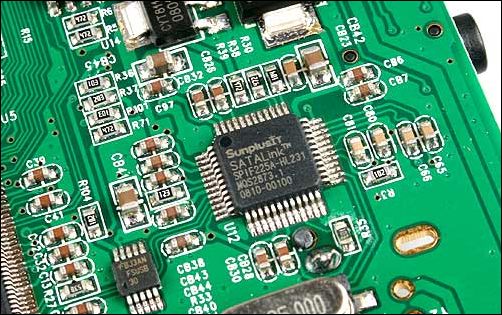

硬盘控制器是采用Sunplus(凌阳)SPIF225A-HL231，是目前应用率比高多的产品，支持SATA硬盘，数据传输达到30M/S。

采用两块64M的三星SDRAM，共128M的的内存容量能确保在处理大流量的视频文件能顺利流畅。

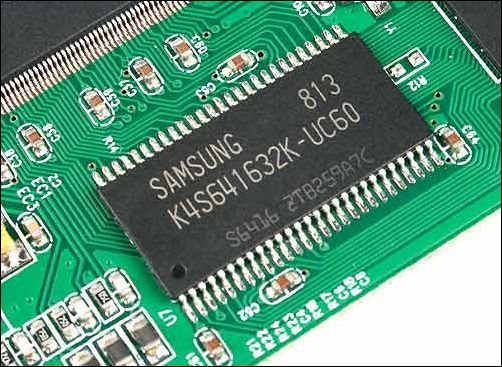

两片三星k4s641632k-uc60 SDRAM

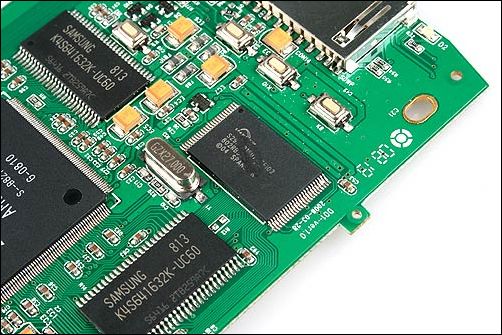

　　闪存是采用Spansion的S29AL016D，该芯片是一款16Mb、支持3.0V的闪存，采用了48-ball FBGA、48-pin TSOP和44-pin SOP封装。字宽度（16位）的数据通过DQ15-DQ0传输；字节宽度（8位） 的数据通过DQ7-DQ0传输。

　　4344——这个精致的“八爪鱼”N年前在DVD、CD上就有见过了，其中包括不少级别较高的播放器产品，目前大多数数码播放应用率依非常高，真不愧为长青树，此芯片的作用就是D/A转换，是非常稳定可靠的芯片。

这一部分为音频放大输出，运放加对管的输出保证了良好的驱动能力

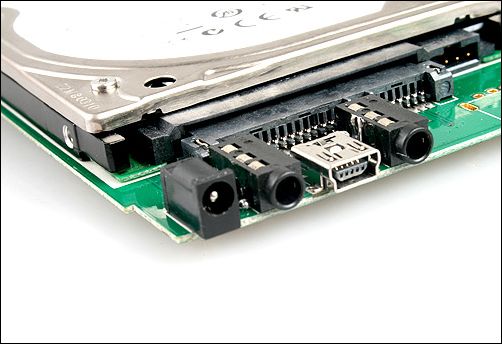

　　英唐舒影都采用小型的接口，包括USB、电源接、混合视频输出及视频分量输出接口，体积小、使用简单的特点更符合其大众化的定位。

总结：

　　从英唐舒影的内部技术结构来看，硬盘播放器是一套非常成熟的技术，配套的方案都是经过市场考验并获得认可的方案，因此，硬盘播放器要夺取DVD市场并不存在技术上的问题。随着时间的和人们使用习惯的变化，采用硬盘作为载体的媒体播放器更符合数码技术发展的规律。
