解读她的“芯” 音悦汇Q19拆机评测

     不能否认，音悦汇Q19是一部很可爱也很精致的机器。圆润的外壳如温玉，会让人小心翼翼地对待，表面反射着的光泽，并不是凭着照相机或者漂亮的照片能够表现出来的。只有将她捧在掌心，抚弄着她，才能感觉她真正的魅力。

音悦汇 Q19(2G)  图　库  评　测  论　坛  报　价

    但凡有特色的机器，在我们的手中，往往都会被宽衣解带，褪尽铅华，将最深处最真实的内在，展示在大家面前。在拆解过国产许多“金玉其外，败絮其中”的随身听，往往都没有给我们惊喜和希望。，在针对音悦汇新推出的几款新型号的机器，包括V8，T8+等等，着实让大家看到了蓝魔数码的转型和提升。如果说刚性十足的V8和T8+是男人们的玩物，那么Q19的外观设计和绚丽的UI界面，就更具有女人味，优雅温柔。

    我们手头上的白色Q19，在开始拆解之前，并没有发现机身上有任何的螺丝孔，难道Q19也像T8+那样采用卡扣式的设计？不像。经过多方研究，我们认为Q19的前后面板，都是通过强力双面胶直接粘上去的。如果有螺丝的话，应该是在前后面板之下。接下来的行动，证明了我们的想法是正确的。请看下面的图片：

在耳机接口旁边想办法弄开个小缝，然后用刀片或者指甲慢慢的把背板揭开

   由于采用的双面胶的粘性非常强，在揭后面板的时候，花了不少功夫。下面就是揭开了背板之后Q19的样子：

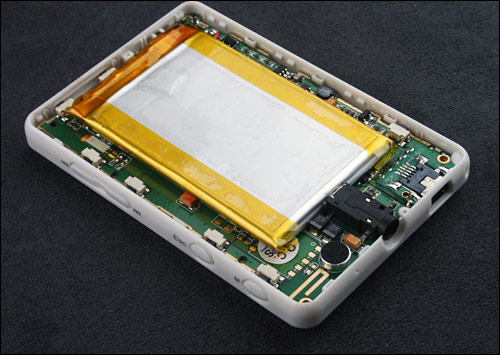

揭开后盖之后，大大的锂聚合物电池便出现在我们眼前

拆开背板之后，证明了我们的猜想，原来真的有四个螺丝孔在里边。拧开这些螺丝后，便能顺利地打开一个框架板，之后便能看到Q19的电路板。如下图：

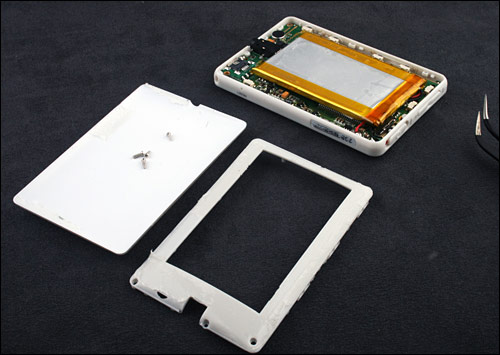

终于都可以看见电路板了

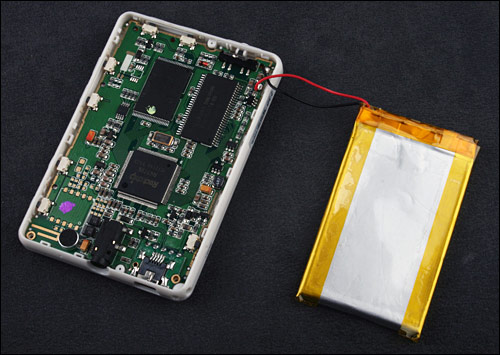

大大的电池和底下的电路板

 音悦汇Q19的电池，也是直接粘在电路上面。我们可以轻松地把电池和电路板分离，分离之后，整块电路板的所有细节在我们面前一览无遗。

   整块电路板端庄方正，中间的主要芯片业规矩地排列着。但从电路板来看，Q19的电路设计很有“韩国味道”。为什么这么说呢？韩国的MP3/MP4向来以出色的做工著称，而我们拆解过很多的韩国机器，他们的内部电路板都有个特点，就是严谨地、艺术地处理每一处的细节，使得电路板看起来非常的端庄和实在。而Q19也给了我们这种久违的感觉。整块电路的元器件分布很均匀，利用这一块比较大面积的电路板，元器件的排布不拥挤，保持了相对宽松的距离，从而使得各元器件之间的电磁波干扰降到最低。保证机器运行的稳定和输出声音的质量。

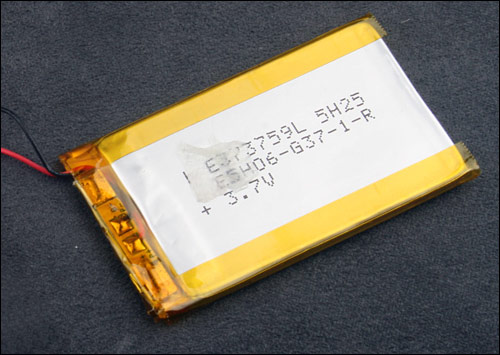

Q19的锂聚合物电池

   跟音悦汇的很多机型一样，Q19也是采用瑞芯微的成熟解码方案RK27XX系列芯片。Q19电路板上的RK2706占据了核心的位置，这样的设计安排，是不是更科学呢？

   瑞芯RK2706芯片，采用DSP内核＋ARM内核“双核联合”的方式，芯片主频达到400MHz，处理性能也从RK26时代的100MIPS升至800MIPS（MIPS表示每秒百万指令条数）。支持MPEG-4编码的AVI格式的视频播放，而在RK27方案中，DivX、XviD、MPEG-4 SP、MPEG-4 ASP等多种编码的AVI格式还会继续全面兼容，而且最高能支持WVGA（800×480像素）分辨率。可直接播放RM、RMVB格式视频，能够支持到D1（720×480像素）分辨率，码率从450Kbps～900Kbps，这意味着绝大多数网上下载的Real视频都不需要再经软件转换，保存到Rockchip RK2706方案的视频MP3机器当中就能直接播放了。

    电路板上的三大块集成电路，除了解码芯片之后，另外两个就是常见的三星闪存芯片和高速缓存芯片。下图是三星的闪存芯片图：

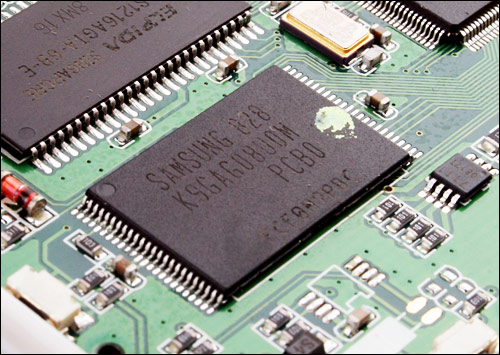

质量稳定的三星闪存

   另外一颗，应该就是解码芯片和闪存之间的高速缓存芯片了。仔细看了一下这颗芯片，不看不知道，一看吓一跳。音悦汇Q19居然是采用ELPIDA的内存芯片！对硬件不是很熟悉的朋友就会发问了，什么是ELPIDA？

ELPIDA DS1216AGTA高速缓存

    ELPIDA中文名是尔必达，在DIY界很出名的内存品牌，是日本电子业巨擘NEC与日立制作所持股各半的合资企业。有着先天的技术优势，其产品性能相当强劲。相比之下，三星、英飞凌等大厂的内存颗粒，就性能上来说，都还比不过ELPIDA。有了强劲的高速缓存作为桥梁，Q19在视频播放的时候，理论上要更为优秀。事实的评测结果，音悦汇Q19的各方面性能特别是在大码率RMVB视频格式播放时，都有很好的表现。

USB接口和耳机接口以及内置的MIC，各元件的焊点饱满美观

    接下来，我们继续拆解。把Q19的面板，也想背板这样给揭开。同样，面板也是用粘性非常强大双面胶粘帖，由于粘性太强，我们在拆掉过程中，把里边的双面胶都弄得不成样子了，看来这台Q19又得返厂维修了。

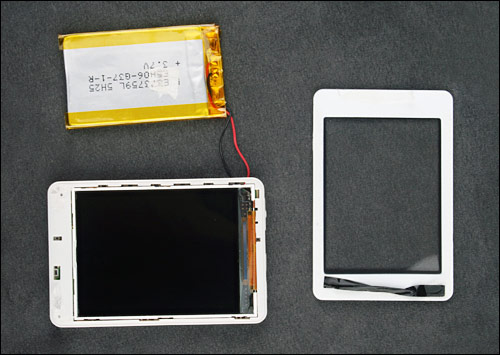

把面板也给揭开了

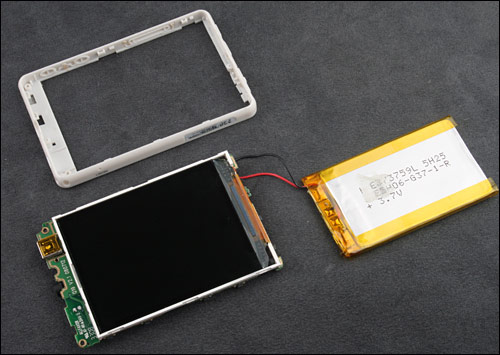

    面板揭开之后，便可以看到显示屏幕占据了绝大部分，现在的机器只剩下一个框架包围着电路板。当然，这个框架也最终被拆下来了。如下图:

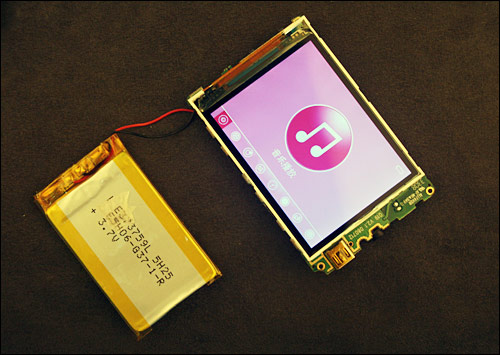

  没有了华丽的外壳，只剩下本质的内在，Q19在灯光下同样的诱人。

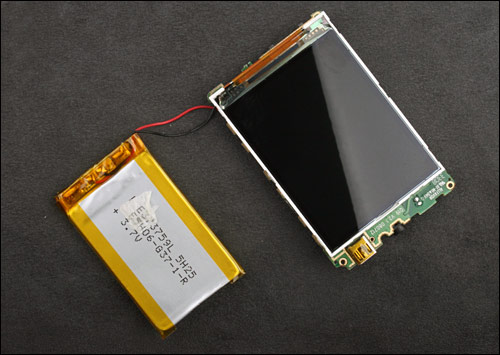

只剩下电池和电路板上的显示屏幕

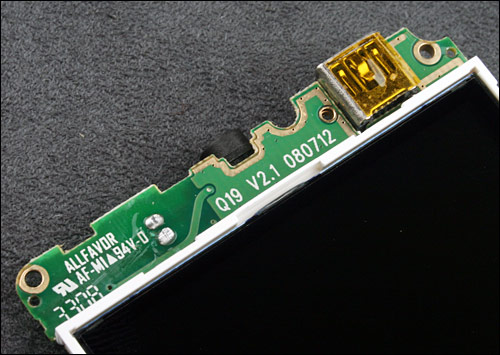

在电路板未能遮盖住的地方，还有电路板的相关信息

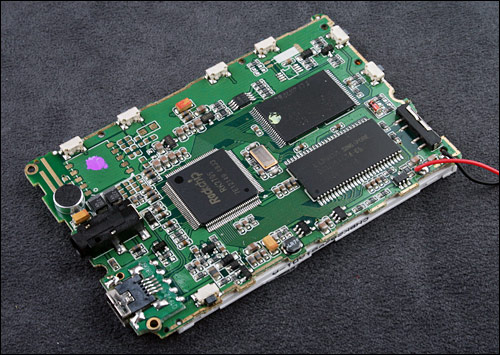

再来看看干净整洁的电路板，对于学电子专业的我们来说，这个电路的吸引力，远大于机器本身

裸奔与聚光灯下，还是这么自然，这就是Q19

   Q19的拆解工作，已经开始收尾了，我们已经不能再继续拆下去了。音悦汇Q19的结构，无论是电路还是模具结构，都不算复杂。并不是复杂的东西都是好的，而好的优秀的事物，往往都是很简单很精致的，这个观点跟Q19本身的理念不谋而合。科学的合理的搭配，才能让产品更适合大众消费群体，我想，Q19就是这样的。
