电锯出动！揭秘itoos T6S的低价神话拆机评测

　　前些天，我们对新品牌itoos的开山作T6进行了详细的评测报道。T6搭载有3.0英寸的1600万色日本富士通MVA技术WQVGA屏幕，内置有微软PlayFX音效，能够播放APE、FLAC、MP3、WMA、ACC、OGG多种音频格式，还能流畅地直接播放AVI、RMVB、MPEG-4、WMV等多种视频格式，最重要集成了TV-OUT与FM发射等新贵功能，而且2G/299、4G/399、8G(T6S)/399的价格震撼上市，让很多人都想起了“impossble is nothing"的广告语。在市场上，T6以丰富的功能以及挑战价格底线的特色，刮起了一股itoos T6抢购风。

itoos T6S(8G)  图　库  评　测  论　坛  报　价

拆机，只需一把螺丝刀即可

   　T6如此丰富的功能配合如此劲爆的价格，十分令人想看内部的做工如何，什么葫芦卖什么药，今天我们来拆解一下这台近期火热的机器吧。因为抢购风和货源的原因，我们手头只能拿到T6S(8G),不过功能上与T6差别不大，我们就马上开刀吧。

久违的用螺丝刀“拎”开外壳，而不是“撬”

    T6采用金属和塑料混合设计，由于新生品牌初涉设计的缘故，还能看到螺丝的踪影。不过相对来说，螺丝的衔接也使表面背面还有中间塑料框的结合非常紧密，并且两者不容易松脱分离，让做工更为扎实。另外对于维修之后的重新安装，就方便许多。话不多说就转动螺丝刀拎开吧。

金属塑料的混合使用，就是这样环环相扣

   两颗螺丝拎掉后，外壳的空隙也出来了，我们轻轻的用力就能揭开正面的金属框，这时还看不到多少端倪，只是一个纯白的框架板。

慢慢揭开背部外壳

    同样的方式揭开背面的金属壳，不过这里需要比较小心，因为用心过猛的话链接背部喇叭的电线就会断掉。这时我们已经看到大致的电路板……

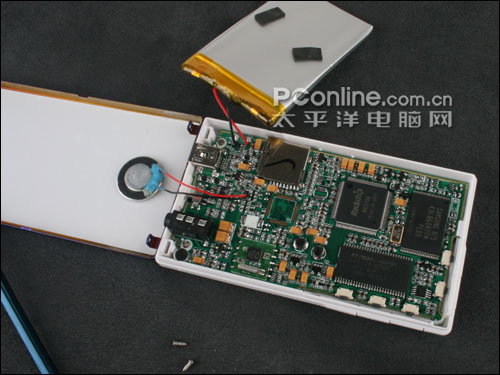

揭开看见的800MAH锂电池

     首先看到盖在T6S电路板上方的锂聚合物电池，其容量为800mAH。

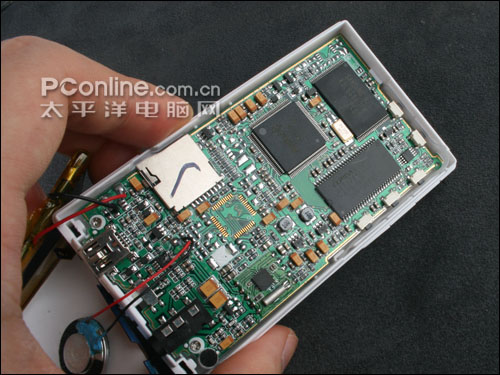

终于看到电路板的全貌

    移开电池放置在一边，我们已经看到完整的电路板，上图为位于机身左侧的插口部分，用料良好，并没有做工上的瑕疵。旁边有两对红黑双色的线材，一对作为扬声器与电路板的连接，另一对则通过锂电池向电路板提供电力，接触部分的焊点都十分到位，没有另外用胶粘的加固方式已经十分牢固，而且整洁。

暴露了内在的USB插口和耳塞插孔

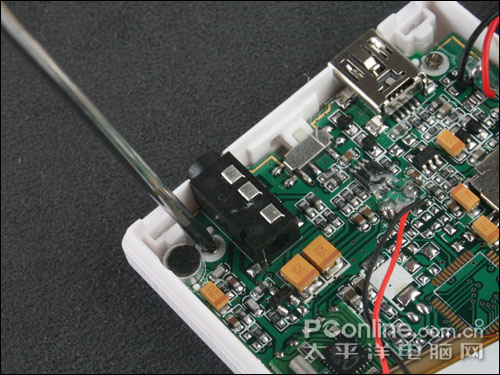

    位于USB和耳塞插口部件两侧，分别设置有一个螺丝，起到固定主板跟正面外壳的作用。拎开螺丝以后，电路板就可以摆脱设置在底部的卡位，从外壳分离出来。

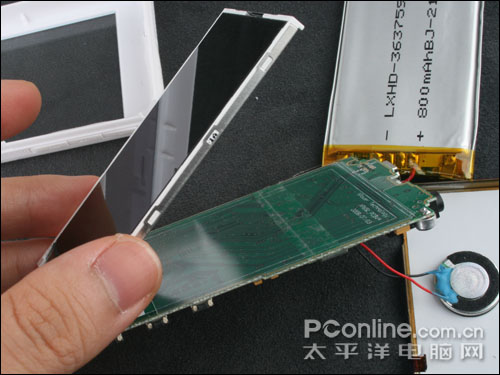

结构非常简单，就是四部分叠在一起

    电路板取出后，就看到了连接在电路版另一边的3.0英寸1600万色的MVA富士通屏幕。由于屏幕直接卡在电路板上，并不能进行拆除。原本牢固紧扣的结构，现在也十分明了，整台机器的结构就分为上图4大部分——框架版、屏幕、电路板、锂聚合物电池。

并没有发现重要的数据信息

    上图为翻过电路板的背部，纹路比较清晰明了而且整齐，但并没看见十分直接的数据标识。

整块电路板的焊接都一丝不苟，足够细致

    T6S的电路板上几乎所有的芯片都设计在电路的同一个面上，主要有三组芯片负责所有的功能实现。分别为主控芯片瑞芯RK2706芯片,三星内存芯片K9LBG98UOM，ELPIDA公司的缓存芯片D45128163G5。值得注意的是整个电路板有很多橙黄色的电容，实质为钽电容，优点是使用频率范围更广，质量更稳定，性能要更好点可以让芯片获得更好更稳定的能源和相关耦合性能更好。一般的MP4电路板碍于成本的原因，也只有三四个这样的电容。反观T6S的这块板，可见厂商的诚意十足啊。

业界普遍赞好的三星内存

    存储方面，T6S采用了三星的K9LBG98UOM芯片，容量为8GB，下方标注的24.000MHZ也十分醒目。采用三星芯片的好处是性能稳定，让存储的数据更安全。存入机器的MP3文件、图片、视频文件都是存储在该闪存芯片内，其作用相当于电脑配置中的硬盘，质量良好的闪存芯片能够保证内部数据的安全。

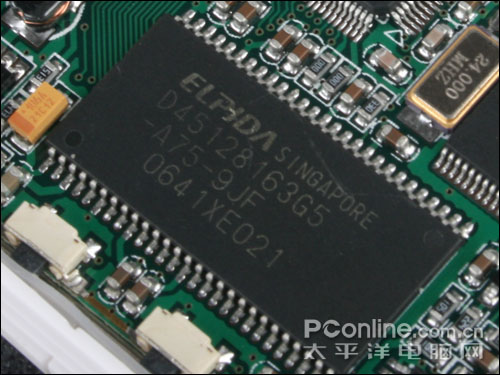

十分优质的ELPIDA缓存芯片

    缓存方面，T6S采用了ELPIDA闪存芯片D45128163G5。缓存芯片是先将主控芯片的处理器要处理的数据读取到其中，能够缓解主控芯片和闪存芯片直接的速度差异，特别是在播放视频的时候，加入缓存芯片能够保证视频播放的流畅性，其作用相当于电脑配置中的内存。ELPIDA中文名是尔必达，是日本电子业巨擘NEC与日立制作所持股各半的合资企业。有着先天的技术优势，其产品性能相当强劲。相比之下，三星、英飞凌等大厂的内存颗粒，就性能上来说，都还比不过ELPIDA。有了强劲的高速缓存作为桥梁，T6S在视频播放的时候，理论上要更为优秀。

itoos T6S心脏——瑞芯微RK2706

    itoos T6S核心部分部分是瑞芯RK2706芯片，采用DSP内核＋ARM内核“双核联合”的方式，芯片主频达到400MHz，处理性能也从RK26时代的100MIPS升至800MIPS（MIPS表示每秒百万指令条数）。支持MPEG-4编码的AVI格式的视频播放，而在RK27方案中，DivX、XviD、MPEG-4 SP、MPEG-4 ASP等多种编码的AVI格式还会继续全面兼容，而且最高能支持WVGA（800×480像素）分辨率。可直接播放RM、RMVB格式视频，能够支持到D1（720×480像素）分辨率，码率从450Kbps～900Kbps，这意味着绝大多数网上下载的Real视频都不需要再经软件转换，保存到Rockchip RK2706方案的视频MP3新机当中就能直接播放了。

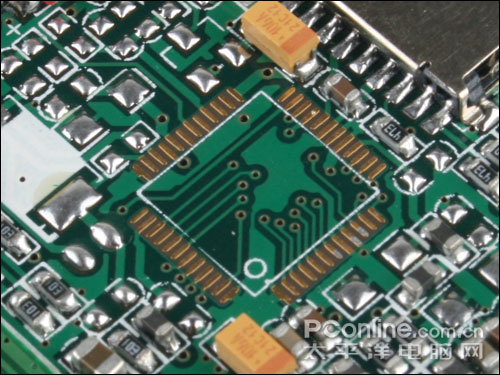

itoos T6S留下的空地，让大家DIY一下

 十分有趣的是，在扩展卡装置下方有这么一块“空地”。而且按照位置的大小，装上去的IC都应该负责比较强大的功能。经查实这个位置是为TV-OUT芯片ch7024b-DF留着的，因为方便itoos细分市场，官方将其内存扩大到8GB容量，而为了节约成本，取消了TV-OUT功能，所以就这样空着呢。T6S能创下的超低价格，原因也就在此。

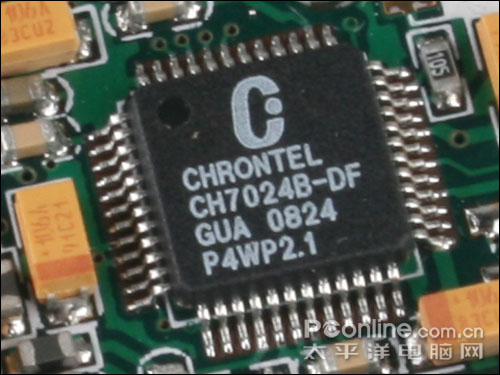

资料图片：itoos T6中的CHRONTEL CH7024B

   根据资料图片，我们也不难找到兄弟机型T6上的TV OUT芯片，T6S上空缺的位置，原本安放的就是该枚芯片。而Chrontel CH7024B是美国的Chrontel公司主要从事开发，可将手机、PDA以及便携媒体播放器的视频直接输出至常规的NTSC或PAL电视。该视频接口芯片能接入220×176像素到720×576像素的数字输入信号，以及8、12、15、16、18或24位数字RGB或YCrCb数据输入。通过两个10位高速DAC，CH7024能够驱动CVBS或S-VIDEO模拟输出。该器件整合了上/下逐行像素显示缩放、可编程电源管理和可调亮度、对比度、色调和饱和控制功能。据介绍，CH7024兼容大部分输入显示LCD数据传输率，支持2MHz到64MHz的像素时钟频率。该器件支持低功率操作，可实现更长的电池寿命。

整块电路板中结构很特别的芯片

   我们都知道，itoos T6/T6S具备FM发射和常规的FM接收功能，对于FM发射，就需要添加额外的芯片模组来实现。下图显示中，电路板上有这样一个结构另类的IC,标识上写着8006.实际是美国昆天科微电子(QuinticMicroelectronics)公司出品FM收发一体的集成IC。另外有资料显示，这公司的其它FM芯片已经应用在iPhone上，同时还应用到了了LG、三星、索爱手机上，可以说是目前最好的FM收发一体解决方案之一。

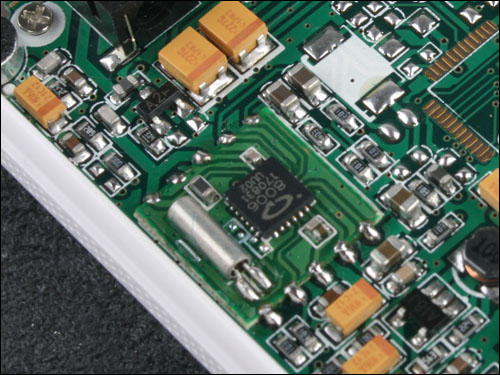

FM调频发射一体芯片——QN8006

    itoos T6S中看到的QN8006芯片，是业界最早研发出来的FM收发一体芯片，具有FM全频段接收/发射、4×4×0.85mmQFN封装、2个片外元件、自动调谐、灵敏度高。它的功耗也非常低，发射模式耗电11mA，接收模式耗电17mA。最大的特点还在于它支持RDS/RBDS发射与接收功能，包括TMC功能(交通信息服务)，非常适合于美国及欧洲的市场，以及国内部分城市的高端应用领域。

裸奔中的itoos T6S,画面依旧美艳

     itoos T6S的拆解工作，进行到差不多了。总结整个过程，itoos T6S的小小的结构版，却看出设计和工作人员的许多心血。虽然电路还是模具结构，都不算复杂。但是用料绝对没有保留，而且上乘，核心的RK206芯片、ELPIDA闪存芯片D45128163G5、三星K9LBG98UOM存储芯片、QN8006芯片，无一不是优质材料。聚沙成塔，集各家之长，或许这就是itoos T6/T6S的决胜之道吧。
