终结者前传 音悦汇T10暴力拆机评测

    TI达芬奇高清解码芯片和支持MKV高清视频格式，音悦汇T10触动了许多玩家的高清之梦，勾起了许多的消费欲望。被传得神话般的音悦汇T10，经过一轮的详细评测下来，大家都了解了其强大的视频性能，以及其他优秀的工艺、功能等。强劲非凡的表现，并没有让大家失望。在"终结者"TNT系列上市之前，音悦汇T10无疑成为了目前多格式高清MP4唯一的选择。

    我们很早就垂涎音悦汇T10，不仅仅是它强劲的性能，在了解了T10的各方面性能之后，我们打算更加深入地研究T10。拆机！揭开T10强劲的秘密。接下来，跟着我们的镜头和文字，一起来品味音悦汇T10这款难得的强机吧。

音悦汇 T10(8G)  图　库  评　测  论　坛  报　价

    音悦汇系列机型的设计和工艺，在T8、T9以及Q系列等身上，我们看到了很大的改进。我们拿到将要拆卸的T10新机，浑身上下没找到有一颗螺丝，接缝也严严实实，该如何才能拆开？看来是不太容易。经过对音悦汇众多产品技术习惯的分析和推论，我们认为T10是通过紧密的卡扣把面板和背板紧紧地结合在一起。接着，我们在T10侧面按键旁边找到了突破口，用手指甲分开按键旁边的小缝，慢慢的松开里头的卡扣，面板和背板终于松动了。

    卡扣式的结构，拆起来势如破竹，打开背板，我们就看到了大大的锂电池和绿色的电路板。

x
移除背板之后，里边的锂电池和电路板边显露在我们眼前

    现在我们先来看看T10的背面的电路，宽大的锂电池和扬声器直接焊接在电路板中，还有个常常的显示屏排线活动接口槽，如下图：

音悦汇T10背面的电路

连接显示屏软排线的活动接口

    在排线接口旁边，有个长方形的芯片，编号为AVCB162445，这是块什么芯片呢？

    AVCB164245是TI（德州仪器）推出的16位双电源总线收发器。利用AVCB164245，各类复杂的数据可在总线与总线、中央处理器与总线以及不同工作电压之间传送，同时维持信号完整性和速度。在保证速度的同时，尽可能地降低运算电路的能耗，达到节能省电的目的。AVCB164245可在1.5V、1.8V、2.5V和3.3V电压间提供通用双向电压位准转换（level translation），再度扩大电压位准组件产品阵容，而且每组电源都可设定为任意电压值，最适合网络、电信、数据通信、服务器和计算机应用。看来T10的较长的续航时间，AVCB164245这块芯片功不可没。

    在电路板上，我们终于看到了有四颗小螺丝，用来固定电路板和T10的边框。拧下这些螺丝之后，便能把T10彻底的拆散，我们来看看下面的图片：

10被肢解了

    拆开了的电路板，整洁有序，各元件的排布横是横，竖是竖，有着电子产品特殊的美感。

芯片旁边的非常整齐精致的电子元件

显示屏幕的软排线

拆开排线后的接口以及旁边密密麻麻的电子元件

    在音悦汇T10的宣传资料中，我们留意到T10采用的是独立的音频转换芯片。在拆机的时候，在电路板中不起眼的角落里，我们发现了这个这枚芯片。也就是上图中右下角的正方形的集成芯片。

    T10采用的这块DAC，从电路板上看起来，是非常低调的，而且表面的激光雕刻的文字信息并不明显，不容易辨认出表面的文字。

T10的DAC音频转换芯片，旁边的耦合电容容量也达到了220UF，保证低音的力度和下潜

    虽然看起来很低调，但这块芯片的实际表现却非常具有实力。音悦汇T10的声音被评价为以平淡、真实还原而没有太多渲染，强调声音的真实性和耐听程度，搭配素质较好的耳机，能有非常不错的音质表现。这块芯片采用低功耗设计，各个功能模块均有断开功能，录放模式下功率消耗小于23mW，对声音品质关乎重大的ADC与DAC采用多位的∑－△技术，并且内部集成高采样率的数字内插滤波器，ADC的信噪比可达90dB，DAC的信噪比可达100dB。

     接下来，我们看看电路板的另外一面，是什么样的一个景象，请看下图：

    在并不宽敞的电路板中，满满地挤着七块芯片，但并不混乱。我们把芯片上面的标签，用小刀刮掉，以便更清楚的看到芯片的型号。中间最大的方形芯片，就是T10的心脏，也就是“传说”的TI达芬奇芯片。

T10核心，达芬奇DM6441

    从T10的评测中，各项性能指标已经非常直接地表明TI达芬奇DM6441强劲的处理能力。DM6441 是一款包含 ARM9、TMS320C64x+ DSP 内核以及视频／影像协处理器的双内核单芯片解决方案。其可支持高清图像的编码和译码，支持多媒体数字电视格式，实现每秒 30 帧的H.264、MPEG 2、MPEG 4 或 VC-1 视频性能以及功率优化特性，同时，DM6441 具备高级节电功能，具有全速工作和省电工作两种模式，加之附加的时钟门控制功能，从而降低工作期间的功耗。具体关于TI达芬奇DM6441芯片的详细介绍，请查阅《Discovery高清频道 主流高清MP4芯片解密》。

    有了TI达芬奇DM6441强大的硬件平台和处理能力的支持，音悦汇几乎能够支持720P下的主流的媒体文件格式，如DAT、 MPG、VOB、AVI、TS、MP4、RM/RMVB、MKV和FLV等格式。编码支持方面，能直接对MPEG1/ 2/4、 DivX3.11/ 4/5、XviD、Real和H.264等编码标准直接解码。当然，DM6441也少不了对SUB、SRT几种格式的外挂字幕的支持，这是我们看外国大片少不了的功能。

    高性能的处理芯片，少不了高性能的缓存搭档。在T10的解码芯片旁边，有两颗一模一样的缓存芯片，这两个芯片，绝对不能不提及。

这两芯片上面，有这明显的DDR2字样，是普通内存的4倍速度

    这两块芯片是ELPIDA（尔必达）的DDR2高速缓存，容量为128M。大家都知道，DDR2的内存相比普通MP4上用的SDRAM内存，有着4倍的数据处理速度差异，也就是说，音悦汇T10流畅的多格式视频播放，理论上也能达到普通MP4的4倍流畅程度（当然，跟不同的芯片处理速度有关）。

    不知道大家有没有注意到，T10的解码芯片和DDR2高速缓存芯片，都是没有引脚的设计。其实不是没有引脚，而是它们都采用BGA引脚封装。BGA是英文Ball Grid Array Package的缩写，即球栅阵列封装，BGA与普通的四周引脚封装形式相比，具有更小的体积，更好的散热性能和电性能。当然，表现稳定的BGA封装对电路基板、焊接设备有了更高的要求，这是需要厂商有一定的实力才能应用的技术。

    另外，我们在整个PCB板上找不相关的视频输出芯片，后面查阅TI达芬奇资料发现，原来达芬奇6441内部已经集成了高品质的视频输出功能，能够做到全界面操作的视频输出，相对与其他机型来说，TI达芬奇的技术，确实要先进得多。

    在TI达芬奇DM6441芯片的另外一边，还有两块AVCB16245双电源总线收发器，关于这两块芯片的介绍，前文已经有作详述，其作用也是让各类复杂的数据可在总线与总线、中央处理器与总线以及不同工作电压之间传送，同时维持信号完整性和速度，解决不同芯片之间的电压差异以及达到省电节能的目的。

AVCB16245双电源总线收发器

    跟音悦汇其他机型一样，T10采用的也是三星的闪存芯片。如下图：

三星闪存

    T10是由两块三星闪存芯片组成的，芯片标号为K9LBG08U0M，单颗芯片容量是4GB，两块加起来的容量就是8GB了。

    在闪存芯片的旁边，有个金属包装着的元件，这个是其实是TF卡的插槽。如下图：

T10的TF卡插槽

TF卡槽旁边的3.5MM耳机查看，中间的是遥控接收感应器

电路板上整齐的功能按键

    在了解了音悦汇T10的电路板和各类芯片的结构之后，我们再来看看其他的元件。

    T10采用的屏幕是一块分辨率为800×480的4.3英寸显示屏幕，我们来看看这块屏幕拆下来之后的样子：

T10采用的高清屏幕

在屏幕的背面，覆盖了一层黑色的膜，我们认为这块膜的作用是保护和绝缘

这块显示屏幕厚度很薄，上图是跟一元硬币的比较

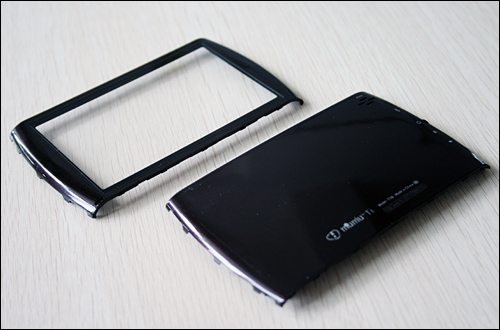

拆卸之后的前后面板

背板的扣件和后边的有许多格子，这些格子的用来加强背板的硬度和耐压程度的

金属质感极强的边框，看得出做工用料设计都是非常用心的

T10身上的小物件，做工同样的很精致

机身背后的喇叭孔

    看了这么多音悦汇T10的内部图片，相信这篇文章和图片，能让大家更加深入细致地了解T10的具体，除了强大的性能和丰富的功能外，还有精致强悍的内心世界。下面我们再来看看音悦汇T10拆机后的全家福照片：

工艺品质不断提升

    表里如一、内外兼修是玩家对诸如索尼、iriver、爱可视等国际品牌旗下主力MP4一贯的评价。而从时尚外观的精美到大卸八块后的精细过程来看，蓝魔T10完全可与上述形容词匹配。对于一款将“外形＋性能＋制造”均衡融合，且价格只是国际品牌MP4一半的产品来说，我们再有什么挑剔的话，就有吹毛求疵之嫌了！如果你对一款高清MP4的品牌、品质、品味都有所要求，蓝魔T10无疑是一个不错的选择。
