1080i高清芯势力 艾诺V6000HDS拆机解读

　　高清浪潮又有新波澜，艾诺V6000HDS拥有LQFP176先进封装工艺、600MHz主频、酷睿级制程工艺、DDR SDRAM内存等领先优势的神秘高清新芯，以1080I/720P高清输出、768P高清解码、20M码流播放、PMU智能文件管理等众多超越主流的综合性能让广大MP4爱好者热议。除了功能的热议，内在芯片也是议论的焦点，下面就让我们请出电锯，解开谜团吧：

艾诺 V6000HDS(8G)  图　库  评　测  论　坛  报　价

　　按照惯例，我们只需配置一把螺丝刀，就可以揭开所有机器内在的秘密。

　　拆机不是毁机，首先我们看下机身四周是否有明显的螺丝位，如果有的话，就简单易办事了。

　　可惜的是一无所获，并且没有一丝缝隙。同时，撕开机身仅有的两张贴纸，并没有看到盼望的螺丝位，难道就是传说中的无缝无螺丝。

　　机身两侧的喇叭十分有可疑，我们随即用螺丝刀去探个究竟。在喇叭边缘位置温柔往缝隙钻，发现原来是可以撬开的，找到了突破口。

　　两侧用相同的方法，撬开喇叭网盖后，露出的就是久违的螺丝了。拧出四颗螺丝钉后，艾诺V6000HDS的结构没有出现松动，依然是紧紧相扣的一个整体，看来要解开卡扣才可解体。

　　利用指甲尖和巧力沿着机身侧中（其实这里就是唯一的缝，比较隐藏罢了）撑开，这个卡扣就解开了，如上图所示。

　　把盖在最上层的液晶屏翻转过来，看到了电路板的背面和两个醒目的喇叭元件。这里需要拧开两颗螺丝钉，才可进一步观察到板子的全貌。

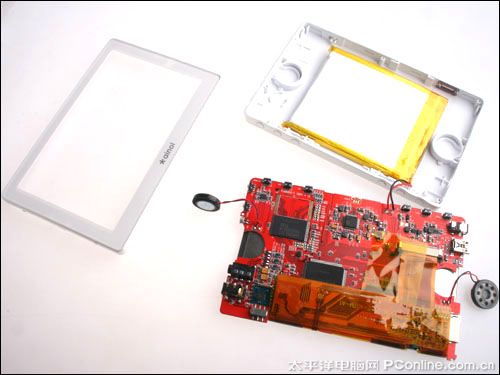

　　锁扣解开，艾诺V6000HDS的三大块如上图所示，屏幕盖、底壳、电路板，而电路板也可细分为三部分——电源、显示屏、电路板。

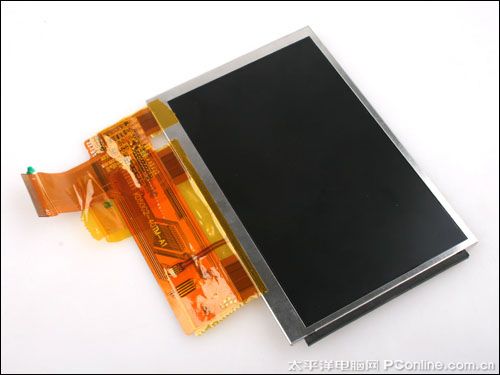

国显科技的KD50G2-40NM-A2

　　V6000HDS的显示屏采用的是深圳国显科技的KD50G2-40NM-A2，分辨率高达800×480像素，并没有获释具体价格但应该在机器成本中有大的比重。显示屏另一面则是金属保护壳，可以保护背光板、发光管不被意外破坏，也可以屏蔽电磁干扰，这类屏幕设计在高清时代已经是普及了。

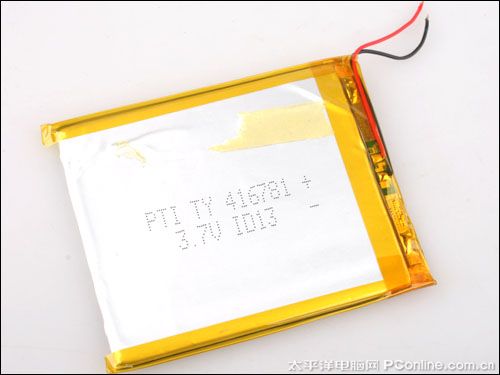

电源没有标注电量

　　V6000HDS的电池上面清楚地印刻着TY 416781型号，据悉这个型号是由深圳环宇达科技生产制造的新产品。开发公司是一直以倡导“绿色消费、节约能源”为经营理念的深圳环宇达科技，起码半数同类产品都使用该品牌电源。不过奇怪并没有标出电量数值，不能对续航能力作一个理性的估算。

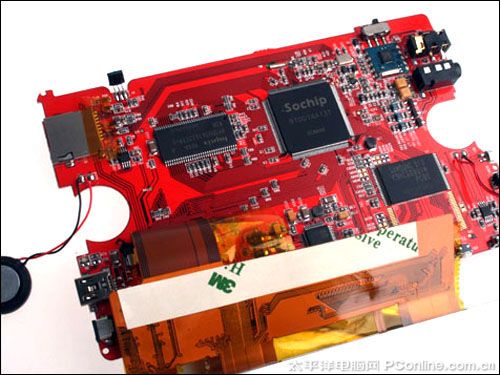

电路板显大厂气势

　　V6000HDS主板整体设计思路清晰、各元器件排列井然有序、焊点圆润等，显示出丝丝大厂风范。功能上，拥有1080I/720P高清输出、768P高清解码、20M码流播放、PMU智能文件管理等众多次世代功能，相应的，主板上芯片元器件也有智能电源管理、闪存、FM调频收音、主控芯片和缓存，清晰明了。

　　本文的焦点所在，自面世以来，大家都想搞清艾诺V6000HDS具备如此多次世代功能情况下，神秘之主控芯究竟为何方神圣？谜底就在这解开，上面印着Sochip即 (System on Chip)的简写——“索智”即为该神秘芯片的原厂。另知情人士透露，积聚了海外归来技术骨干的科研成果，SC8600仅为小试牛刀，目前方案兼容MPEG-1、DAT/MPG、MPEG-2 VOB/MPG、H.264（MP4/MOV/AVI）、Sorenson H.263 FLV、RM/RMVB、AVI（XviD/DivX）并不是全部，往后的深化研制更值得期待。

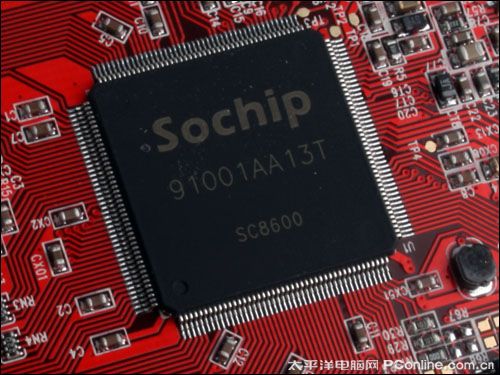

主控Sochip索智是焦点所在

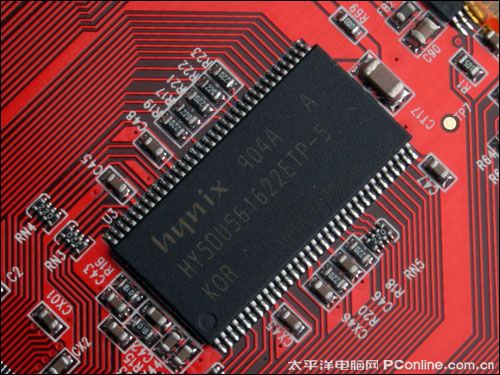

海力士缓存助高清流畅无阻

　　如上图所示，V6000HDS缓存芯片采用的是hynix(海力士)，型号为HY5DU561622ETP-5。该芯片驱动电压2.5V，频率200MHz，容量32MB，最快传输速率400Mbps/pin，采用SSTL-2接口，66针TSOP-II工艺封装。结合实测和拆机，可看出艾诺V6000HDS的768P和20M码流是有一定硬件基础的。

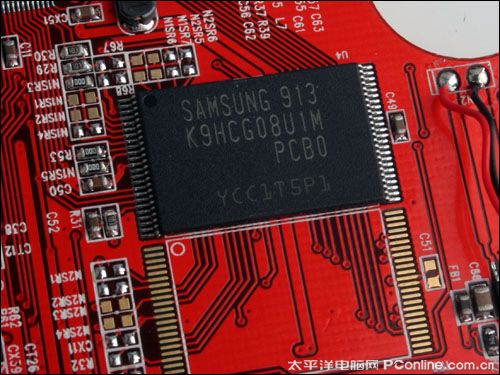

应用广泛的三星内存

　　艾诺V6000HDS的闪存芯片使用了三星的K9HCG08U1M，容量为8GB。采用三星芯片的好处是性能稳定，让存储的数据更安全，对于体积庞大的高清影片资源更是重要，质量良好的闪存芯片能够保证内部数据的安全。值得注意的是，下面仍有一个焊接位，或许为了升级容量保留下来的，有能力的玩家也可自行DIY一下。

PMU电源管理单元

　　在先前的评测中艾诺V6000HDS独有的电源显示让我们印象深刻，上图中的芯片就是PMU(power management unit)电源管理单元，芯片型号AXP189。拥有整机电源管理能力，功耗低，能大幅提高工作效率。对比一般高清MP4，PMU(power management unit)消灭了高清MP4续航的短板，是未来MP4所必需的一部分。

RDA5820调频收音芯片

　　如何支撑FM功能演绎方面？艾诺V6000HDS使用上海锐迪科微电子推出的新一代立体调频收音机芯片——RDA 5820解决方案，蓝色的PCB与芯片是一个整体，可直接焊在上面。具有高集成度、高性能、低成本、低功耗等特点，广泛应用于移动电话、MP3/MP4媒体播放机、PDA、 独立式调频收音机和其他各种具有收音机功能的便携式产品。

艾诺V6000HDS按键元件

　　HOME/SET、VOL+、VOL-的标识代表什么？没错，这就是按键元件。不过电路板上并没有其它说明标识，但据有关人员透露，其实是业界十分有名气的阿尔卑斯按键元件，持续按键寿命达100W次以上。

可按100万次的阿尔卑斯按键元件

　　拆机临近结束时，仍未见有独立音频CODEC的单元或芯片，但艾诺V6000HDS的确有音频播放能力，这就有点神奇了。后据有关人士说明,原来艾诺V6000HDS视频、音频CODEC和主控集成在一起。最意外的，即使该音频CODEC采用数模混合设计，理论信噪比可达到105DB以上。这里看到，艾诺V6000HDS的芯片全集成系统有着稳定性更高，更具技术含量，对于产品功耗的降低，功能切换，流畅解码等都有益处，目前在国内非常少见。

艾诺V6000HDS裸奔也精彩

　　拆解工作完成。总结整个过程，艾诺V6000HDS有许多让人惊叹不已的地方，特别是Sochip索智主控芯片的神秘面纱揭开，768P、20M码流、1080I输出、音频视频运算融为一体，芯片全集成系统让人看到全能、优越、国内少见的芯片工艺。当然，其他的电路设计和功能也让人眼前一亮，希望艾诺真的能由内而外，做到愈超越，愈卓越。
