钛高清表里如一 音悦汇T11原创拆机评测

    作为音悦汇的旗舰高清MP4，“钛2”T11由内到外全部采用了尖端技术和领先工艺，美国德州仪器Ti达芬奇芯片核心，带来全新感受的高清视频播放性能以及出色的视频兼容度，而5英寸全触摸屏的应用与震动反馈的加入，则使操作体验上升到全新高度，打造出更好玩、更亲切、更全能的娱乐装备。除了内涵的魅力，在产品的外观工艺和选材用料方面，T11同样展现出扎实厚道的功力。

音悦汇 T11(16G)  图　库  评　测  论　坛  报　价  网上购买
精华之美，音悦汇T11

    目前，T11已经正式发售，从T11我们可以看到音悦汇在产品核心、软件以及外观、硬件的差异化之路上越走越远，为我们带来了不同与普通国产产品的全新体验。我们在拿到音悦汇T11这台机器的时候，简洁的造型和精湛的设计工艺，更让人肯定了音悦汇品质和设计的提升。从T8开始，音悦汇系列产品的设计和制作工艺，都有非常大的提高。与众不同，优于同类，这些词语慢慢变成了音悦汇的产品形象。的确，在国内，在产品外观上如此下功夫的品牌，的确少之又少。越来越多的高品质高技术含量的产品出现在市场，当然是消费者喜闻乐见的。

金属细节，大厂风范

    作为技术和工艺的领导品牌，蓝魔音悦汇的T系列产品是越来越精彩，从T8的超薄和触摸大屏开始，到T9的精致和精细大屏，还有T10的多格式高清通吃，都非常有特色。而我们现在手头上的T11，拥有了前三者的所有优势，T8的超薄厚度和全屏触摸；T9的精细工艺和精细大屏；T10的达芬奇强芯，通吃高清视频和其他优秀的血统，合众前辈之优势而成一体，拥有其他产品难于比拟的优势。在音悦汇的T11评测中，外观设计和Ti方案对各种高清视频格式的强大兼容性，令人叹服。

精密扣合，工艺领先

    对于优秀的作品，我们都有一窥到底的欲望，此前的T10，笔者也经过了仔细的研究，方才将T11拆卸。跟传统的结构不一样，音悦汇T11的机身采用了无螺丝设计，IML技术（镶嵌注塑）的背板和金属面板通过卡扣紧密地结合在一起。理论上是如此，但是要怎么把T11拆开，而又不能造成损坏，的确不容易。

    突破口是在背板，笔者找来薄刀片，在音悦汇T11的背板和金属框之间挤个缝隙出来，小心地撬开了面板和背板。

突破紧密的卡扣结构

即将揭开T11的内部机密

工艺：30余道工序，航空级工艺，T系的经典升级

    音悦汇爱慕系列T8、T9的经典设计已经深入人心，镁铝金属材质的引用，尖端加工技术的融合，使其一直处于国内MP4轻薄记录的巅峰，实现了轻薄与质感的高度融合。承上启下的音悦汇T11，一方面继承了这种特性，选择了铝镁合金材料，另一方面又有了更大的超越与进化，它的制造流程采用了30多道复杂工序，选取了20个以上的模具，方才成就最终完善的设计，在T11的简约外观下隐藏着并不简单的细节，精密的一次冲压成型，造就整体框架，通过采用阳极氧化，在铝合金的表面形成氧化保护层，在氧化的同时加入其它金属颜色（氧化着色），造就了T11细腻的磨沙银色质感，同时也使外壳更加坚毅。

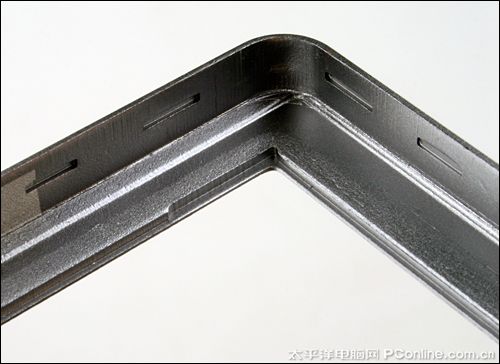

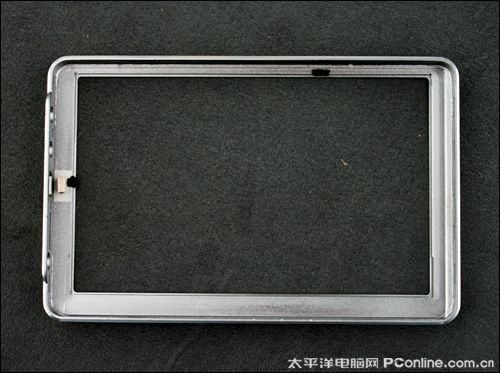

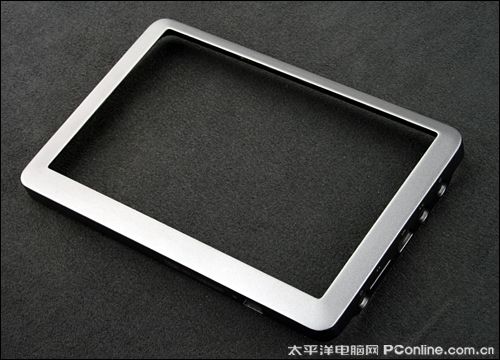

镁铝合金的面板框架

简约干净的加工工艺

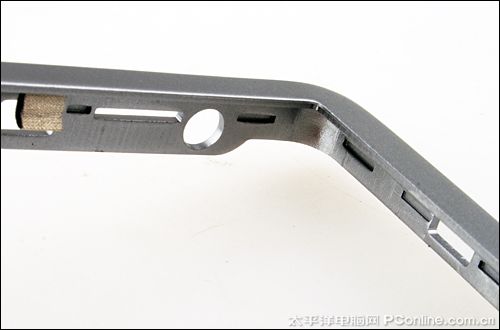

面板框架细节展示

镁铝金属的轻薄工艺性一览无余

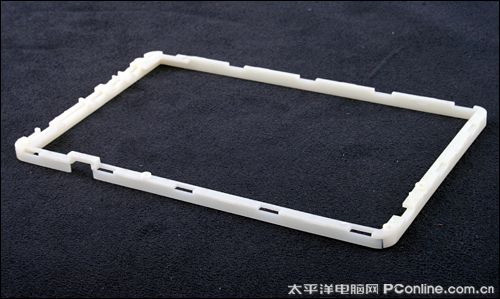

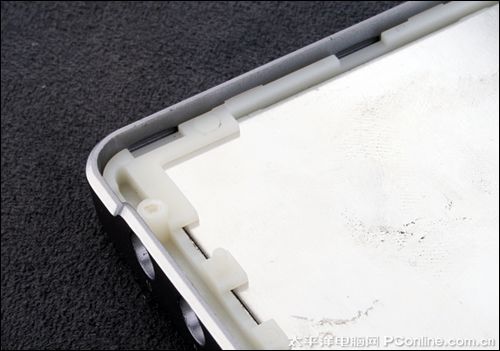

防震垫圈与框架紧密扣合

注重细节保护的设计，在国内MP4并不多见

背板：IML底壳，仿皮纹路彰显身份

    在产品的底壳，设计师为T11带来了漂亮的皮革式样纹路，使T11在时尚外观的背后带来了成熟美感，通过采用IML技术（镶嵌注塑），在展现出美丽皮革纹路的同时，依然拥有光滑手感和半透明的反射层，一方面保持了美观精致，另一方面使表面耐磨、耐划、耐腐蚀，而不是直接将外壳脆弱的一面暴露出来，使产品失去耐用性。

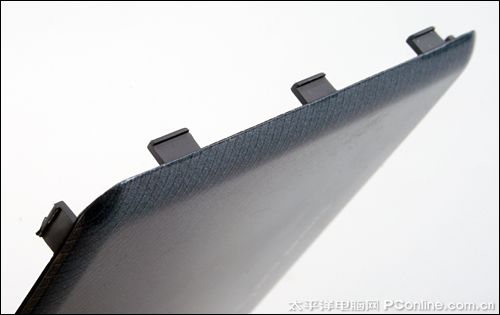

背板卡扣设计精巧

面板、背板与垫圈，T11工艺三元素

    尽管T11采用了金属材质，却将重量和体积控制的很出色，并且不会轻易被汗液腐蚀，虽然拥有美丽背壳纹路，却依然不被污渍沾染，这就是全新工艺为T11带来的提升，使音悦汇的产品工艺不仅仅向着更感性的方面，更是通过工艺提升实现超越，用户使用时不必小心翼翼、也不会因为担心划痕而降低了产品使用的愉悦。

芯片：Ti领衔，用料考究，配置齐备

    了解了音悦汇T11的精湛工艺，下面，笔者就为你揭开T11内芯的神秘面纱。

电路板正面，T11魅力内涵的秘密

    T11整块电路板给人的第一印象，便是整洁有序的元件排布设计。值得注意的是，T11的解码芯片和DDR2高速缓存芯片，并没有其它MP4常见的引脚设计。我们知道，电路元件不可能没有引脚，谜底揭开，原来它们都采用了“BGA引脚封装”工艺。BGA是英文Ball Grid Array Package的缩写，即球栅阵列封装，BGA与普通的四周引脚封装形式相比，具有更小的体积，更好的散热性能和电性能。当然，表现稳定的BGA封装对电路基板、焊接设备有了更高的要求，国内除音悦汇、OPPO等厂商以外，很少有厂商采用这一高端工艺。

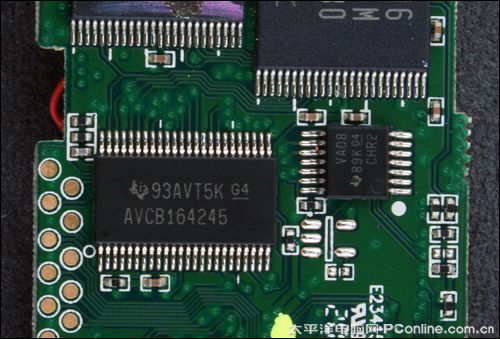

T11出色续航能力的幕后功臣：AVCB164245芯片（电路板正面一颗）

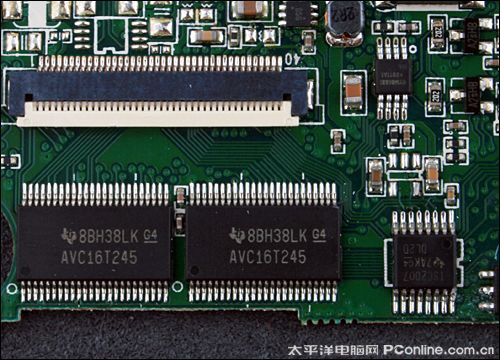

电路板背面有两颗

    AVCB164245芯片，是TI（德州仪器）推出的16位双电源总线收发器。利用AVCB164245，各类复杂的数据可在总线与总线、中央处理器与总线以及不同工作电压之间传送，同时维持信号完整性和速度。在保证速度的同时，尽可能地降低运算电路的能耗，达到节能省电的目的。AVCB164245可在1.5V、1.8V、2.5V和3.3V电压间提供通用双向电压位准转换（level translation），再度扩大电压位准组件产品阵容，而且每组电源都可设定为任意电压值，最适合网络、电信、数据通信、服务器和计算机应用。

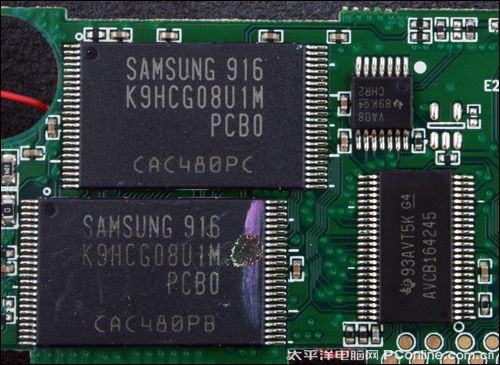

T11采用两块高品质三星闪存芯片，构成16GB容量

    音悦汇T11选用了两块三星闪存芯片，芯片标号为K9HCG08U1M，单颗芯片容量是8GB，两块组合的容量即为16GB，是目前主流高清MP4中容量最高的产品。

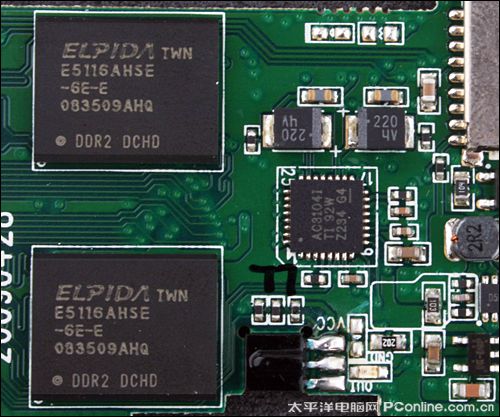

T11流畅运行的基础：128MB DDR2内存

    图中的两块芯片是ELPIDA（尔必达）的DDR2高速缓存，容量为128M，相比之下，很多高清MP4还在采用64MB缓存。众所周知，DDR2内存的数据处理速度，相当于普通MP4上采用的SDRAM内存的四倍，缓存容量的双倍提高与处理速度的四倍提升，有助于音悦汇T11实现流畅的运行与多格式视频播放。

Ti达芬奇，奔腾的芯

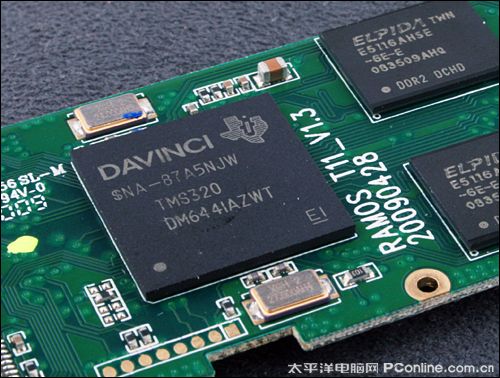

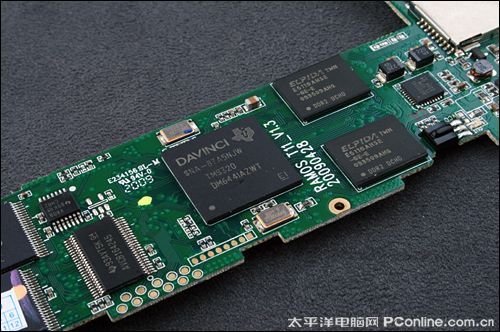

    音悦汇T11与T10一样，均采用了美国德州仪器（全球第四大芯片供应商）出品的TMS320DM6441主控芯片，它是含有ARM9、TMS320C64x+ DSP内核以及视频/影像协处理器的双内核单芯片解决方案。可以支持高清影像的编码和译码，支持多媒体视频格式，可实现每秒30帧（视频最高帧数）的H.264、MPEG-2、MPEG-4与VC-1视频播放性能以及功率优化特性，具体到产品方面，T11业已实现对于DAT、MPG、VOB、AVI、TS、MP4、RM/RMVB、MKV和FLV等格式的兼容，并能对MPEG1/2/4、DivX3.11/4/5、XviD、Real Video与H.264（High Profile/Main Profile）等编码的直接解码。此外，DM6441具备高级节电功能，具有全速工作和省电工作两种模式，搭配附加的时钟控制功能，可以有效发挥芯片性能，降低T11的工作功耗，延长续航时间。

电路板背面

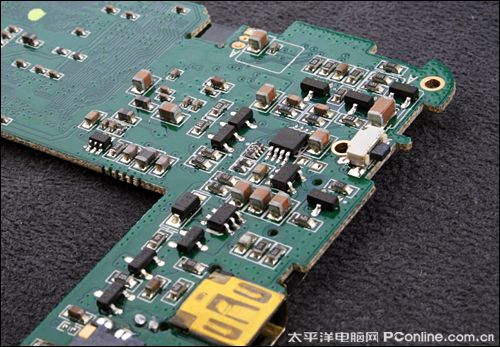

合理有序的元件排布

耳机端口

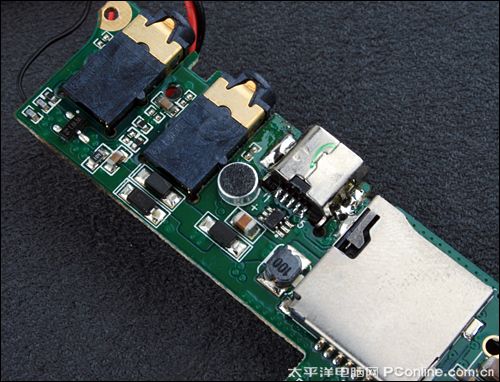

耳机端口、视频输出端口、USB端口、TF扩展卡槽错落有序

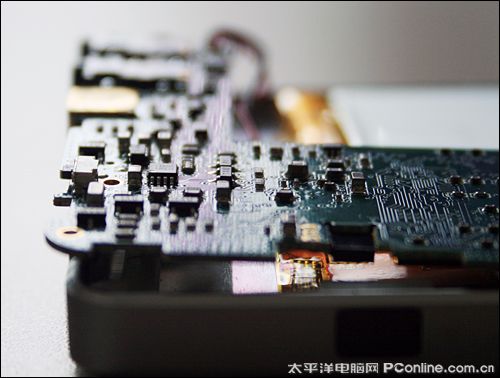

细节尽显，IT之美

电路设计体现厂商真正功力

屏幕：精细纤薄，落落大方

    一块好屏，是一款MP4成功的关键，作为音悦汇的旗舰产品，T11的屏幕规格能否令人满意，请继续欣赏。

音悦汇T11采用了5英寸800*480分辨率液晶显示屏，并支持触摸屏

高强度的镁铝金属框架很好的保护了屏幕

    屏幕面板的各层结构清晰可辨，最表面的是触摸感应层，中间有厚厚的钢化玻璃，支撑触摸层和保护下面的显示屏幕。在显示屏组边上的黑色的是防震橡胶，也起到保护屏幕的作用。

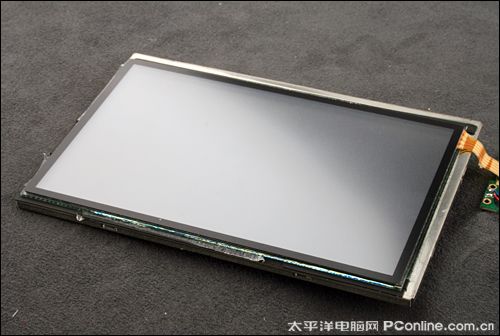

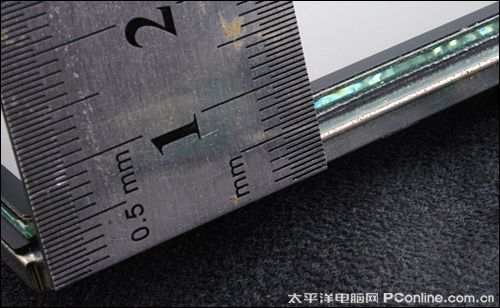

国际品牌供应的超轻薄屏幕面板

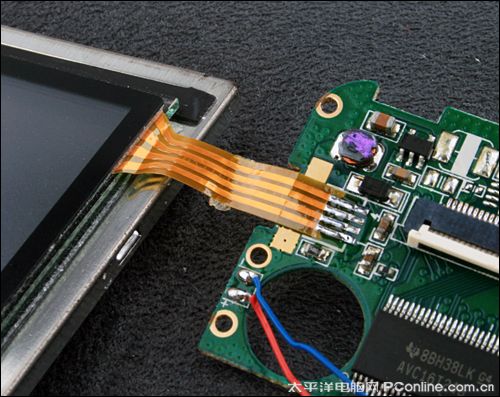

屏幕与电路板之间的排线

T11屏幕的实际显示效果，锐利清晰

外放&电池：实用细心，体贴周到

    关注了工艺、芯片、屏幕与电路，最后，笔者将带你走近T11内部的最后三员大将：振动马达、外放喇叭与锂离子电池。

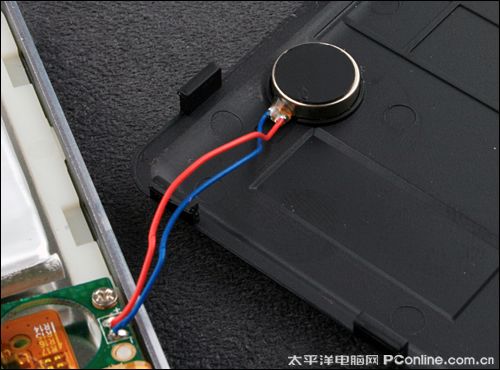

    这个就是粘在后板上的振动马达，在触摸操作T11的时候，点触一下屏幕就会振动一下，就是这个小东西在发挥作用

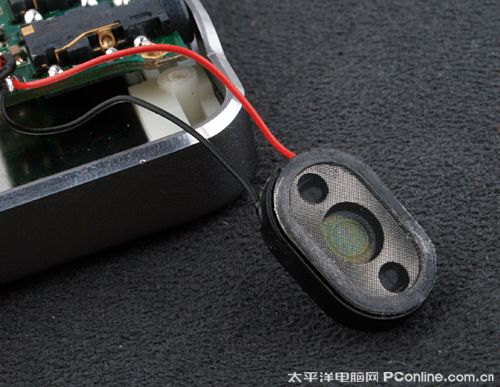

    音悦汇T11采用了一颗功率适中的外放喇叭，音量不会像山寨机那般醒目，却也足以听得清楚

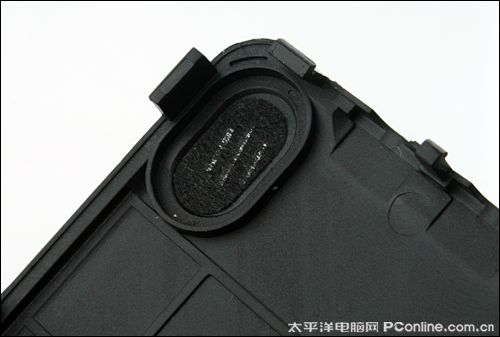

喇叭口采用了细心的防尘罩设计

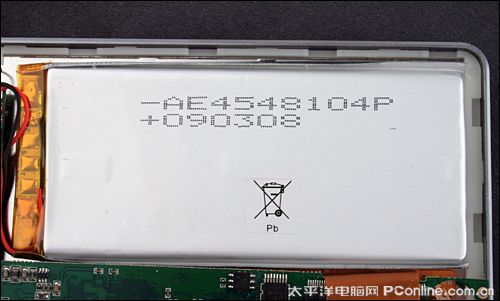

T11采用了一颗锂离子电池，容量2200毫安

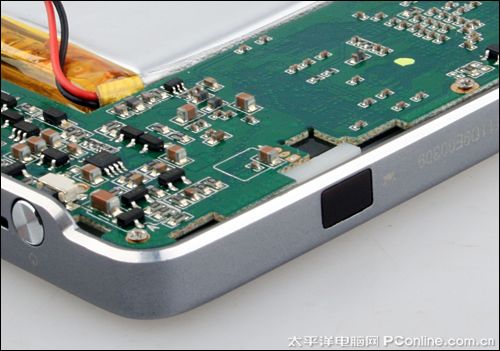

T11的红外遥控窗口，搭配遥控器，便于视频输出时进行操控

综述

    学而时习之，不亦乐乎，音悦汇T11，博纳T8、T9、T10等历代产品的精华亮点，融汇国际品牌的镁铝合金一次成型、IML镶嵌注塑等领先工艺，汇集德州仪器、三星、尔必达等上游顶尖供应商，并在各个细节认真用心，实现了修身养心的目标，为强劲的功能、出色的体验与美妙的感受奠定了坚实的基础，无愧于高清钛英雄的本色。笔者期望，对于工艺、品质的追求，能成为国内品牌的共同认知，从源头造福于广大数码玩家。
