高清狂想曲 音悦汇T6&T7完整拆机评测

　　2009年11月，当高清MP4的浪潮逐渐向深水区迈进，如何挖掘细分市场更深层的需求，成为各大数码厂商关注的焦点。作为时尚数码领域的领导品牌，蓝魔音悦汇一直以其精湛的设计工艺理念、独到的功能组合搭配与新颖的市场差异定位，领导行业与市场变革，在高清MP4驶入拐点的关键期，音悦汇再度为市场带来了极具竞争力的娱乐双子星——音悦汇icon T6与icon2 T7，以普及高清、差异高清作为理念，在市场引起了广泛关注，此前，随身听频道已相继发布了音悦汇icon T6与icon2 T7的试用评测，不过，究竟是怎样的强劲内核，驱动这两款高清骏马在市场奔驰？本文，小编将通过完整的拆机评测，为你揭开高清狂想曲的奥秘韵律。

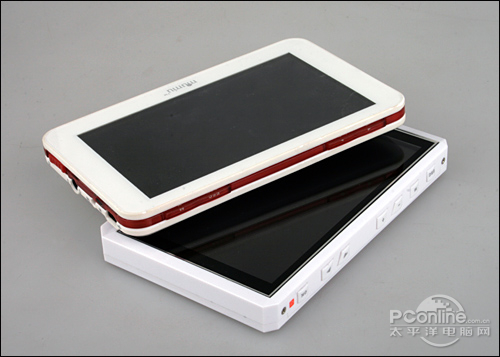

圆润可爱选T6，棱角直率选T7
音悦汇 T6(8G)  图　库  评　测  论　坛  报　价  网购实价

一、外壳拆解：音悦汇icon T6

　　音悦汇icon T6的外壳采用了先进的IML装饰工艺，表面是一层硬化的透明薄膜，背面是塑胶层。使用了IML工艺进行装饰美化后，不仅外观看上去色彩更加明亮鲜艳，而且可防止表面刮花和摩擦，很好地保护了机身。

    与使用镁铝合金外壳的T11RK相比，T6的外观设计更纤巧、风格更活泼，高档工程塑料的外壳，不仅保持与金属外壳同样的坚固度，还保证了较好的防震效果。

    音悦汇T6的拆机过程较为简单，首先揭开正面表层的保护面板，可以看到保护屏幕的框架两侧布有塑胶塞。

    使用尖嘴钳把塑胶塞小心的夹出来，便可以看到内部固定的螺丝，这一细节设计虽然微不足道，但却体现出音悦汇与别于其它品牌的细腻。

    可以清晰的看到，T6共有六粒塑胶塞，分布在机身正面的左右两边，取下螺丝，即可拆下框架。

    使用了IML装饰工艺的背面外壳，可以清晰看到背面活泼的弧状外形，音悦汇品牌与ICON的LOGO，产品信息，背面设计浑然一体。

    从背面外壳打开，可以看到音悦汇T6的聚合物锂电池与电路板，电路板的元件分布紧凑有序。

    聚合物锂电池在保护膜内用红黑两根导线连接电路板，也可以看到连接电路板与屏幕的黄色屏幕软排线。

音悦汇T6的屏幕，通过软排线与主板连接。

图中所示为音悦汇T6的装饰边框、按键、塑胶塞与导电海绵（防止静电）

　　音悦汇T6的按键并不是普通的塑胶按键，而是附有橡胶防震设计，防震效果出色，这样的细节设计在国内产品十分少见，按键手感良好，弹性、键程都比较适中，机器左右两边的键位布局也安排的相当合理，使用时感觉非常舒适。

二、电路解析：音悦汇icon T6

　　初步了解了音悦汇T6的外延与细节之美，下面，小编将带你走近T6的内部世界。

　　完全拆解T6后，小编尝试开机，图片清晰的显示出拆解丝毫没有影响到T6的运行，各部件运行正常，视频，音乐，电子书等功能一一测试，都没有不正常情况出现，拆机取得成功。

音悦汇T6精致时尚的UI跃然眼前

聚合物锂电池、布局简洁的电路板、台湾原厂统宝高清屏

    音悦汇T6的电路板设计比屏幕略大，使用了6层PCB面板，电路板电气性能佳、散热性能好、稳定性好。

　　T6使用WT6106（Sochip）芯片方案，视频、音频CODEC和主控高度集成，支持MPG、DAT、VOB、AVI、RM/RMVB、MKV（H.264）视频，基本上涵盖了市场上的主流编码格式，最高可达到768P（1366×768分辨率）的出色性能。从图中可以看出，主控芯片采用了高密针脚的设计，有效增加稳定性。

　　音悦汇T6使用AXP189电源管理芯片，AXP189拥有智能电源管理能力，有效降低了功耗，显著提高续航时间，另外AXP189采用电量计量方式，在使用时，屏幕显示电池信息更加准确。在电源管理芯片旁边是喇叭，外放音量大小适中。

　　与T11RK一样，T6使用日本尔必达（ELPIDA，全球第三大内存芯片生产商）生产的高速DDR缓存，编号为D2516AFTA-5B-E，其单颗缓存容量为16Mb×16，即32MB，为整机的流畅运行与全格式高清播放提供了良好支持。

　　音悦汇T6使用台湾镁光8GB容量的MLC内存（编号为29F64C08CFAAA），采用34nm工艺的MLC Nand Flash，单片容量64bit，写入和读取速度较快，而且品质可靠，稳定性高，在T11RK等其它音悦汇高清MP4产品上同样采用这种芯片，可以看出这种芯片的出色性能。

    从左到右分别为耳机端口，电源端口和USB端口，常用端口全部分布在机身的右侧，便于多数消费者的使用习惯。

　　最后介绍的是音悦汇T6最具特色的亮点——HDMI端口与控制芯片，T6采用了HDMI端口（High Definition Multimedia，高清晰多媒体端口），搭配全球主流HDMI供应商ANX的ANX9030HDMI端口控制芯片，使T6的高清视频输出效果比肩专业高清播放器的表现。

　　相对于其它采用HDMI端口的高清MP4，音悦汇T6的HDMI端口与控制芯片力距离更近，有效减少回路干扰与杂讯，传输更稳定，信号失真更低，有助于提供了更出色的画面，下方是TF卡扩展槽，便于用户自行增加容量，共享资源。

三、外壳拆解：音悦汇icon2 T7

　　音悦汇T7采用棱切角设计，外形比较朴实，机身轻巧。T7使用普通的螺丝构造组装，拆机相对简单，只要在机身四个侧面寻找螺丝所在位置，用十字螺丝刀就可以把T7轻松拆开。

简约大气、棱角分明的音悦汇T7
音悦汇 T7(8G)  图　库  评　测  论　坛  报　价  网购实价

拆开T7，里面的构造一览无遗，结构相对简单，电路板与电池的设计各据一边。

音悦汇T7的高清屏幕，通过排线与主板相连

     音悦汇T6与T7均采用了台湾统宝光电原厂制造的4.3英寸800*480分辨率LTPS屏幕（左为T6、右为T7），此款屏幕的画质已经在市场和用户群得到充分验证，而T6&T7出色细腻的视频表现也仰赖于此。
　　
　　

    经过初步拆机后，T7给人的感觉十分简约，无论是外观，屏幕，还是电路板的设计，都偏向简单协调。

四、电路解析：音悦汇icon2 T7

　　经过短暂的拆机后，下面进入主题部分，采用全新NovaTek HD700B主控芯片，为T7带来了那些改变，是否能够为简约的T7带来进化？其它的硬件又为T7带来什么？小编为你解析音悦汇T7的电路设计。

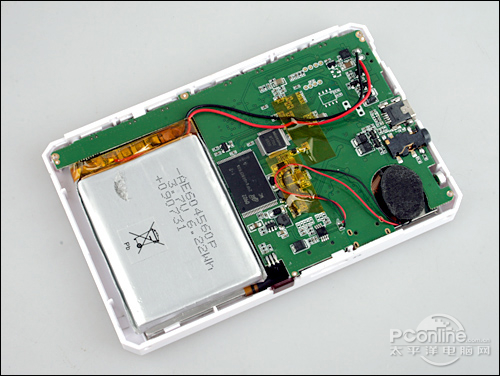

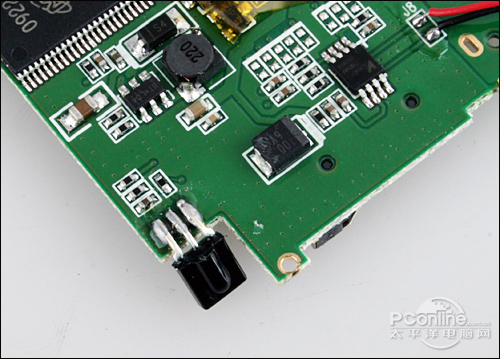

　　在图中可以清晰看到T7背面的电路板，电路板下侧的是红外遥控信号接收器，而电路板两个凹位分别安置聚合物锂电池和喇叭，T7外放喇叭的音质在实际试听中表现出色，音量适中，足以满足三五好友共享佳片的需要。

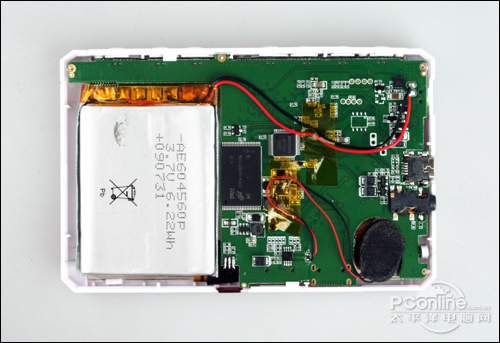

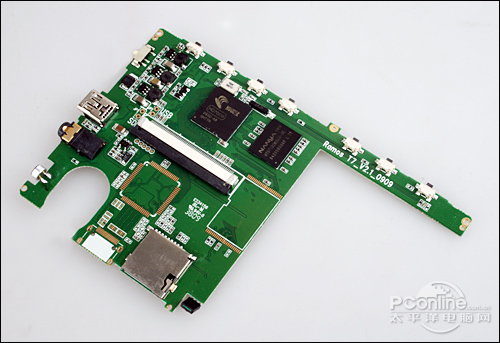

拆解开扩音器和锂电池后，T7的电路板看上去更加简洁，便于小编分析T7硬件的秘密。

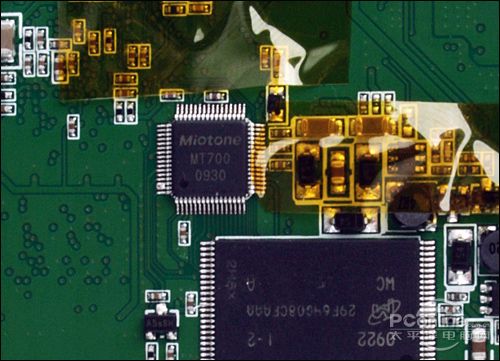

T7采用Miotone MT700芯片，是美通视讯提供的USB传输控制芯片，实现高速USB传输速度。

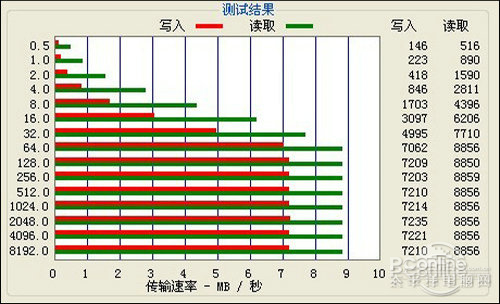

    音悦汇T7最高写入速度为7235KB/S，最高读取速度为8859KB/S，表现令人满意，完全能够满足日常大容量数据的稳定传输。

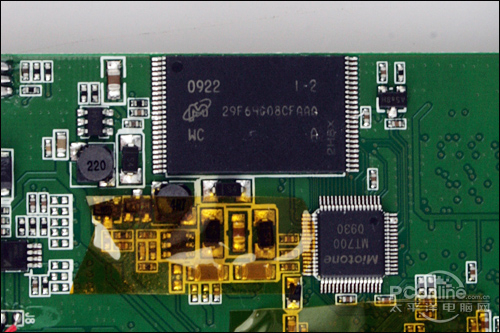

　　音悦汇T7与T6一样采用镁光单片8GB闪存，型号是29F64G08CFAAA，鉴于近期闪存颗粒涨价，加之新一代主控方案大多支持12bit ECC，因此，国内各大品牌均开始选择采用34nm工艺的MLC Nand Flash，其单片容量64bit，具有稳定性高，传输速度快，质量好的优点。

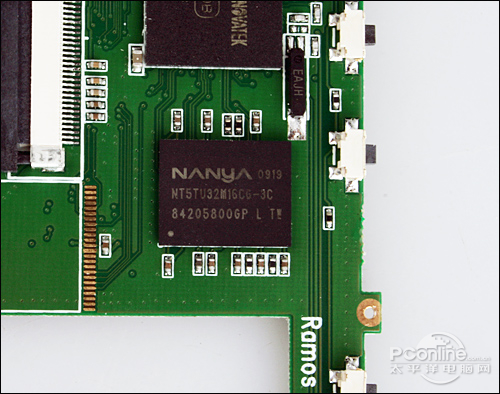

　　T7的缓存芯片为NANYA NT5TU32M16CG-3C，使用南亚的DDR2 SDRMA颗粒，512Mb（32Mbit*16Bank），相当于64MB，333MHz（5-5-5），等效667MHz，采用84-ball BGA封装，目前只有T7在使用这型号的缓存，其缓存容量优于T6的尔必达缓存芯片。

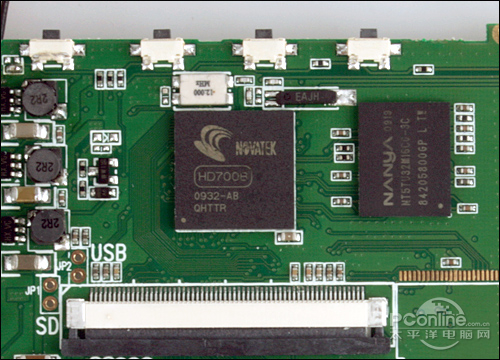

　　音悦汇T7的内核，是来自台湾联咏科技的NOVATEK HD700B主控芯片，属于PMP便携多媒体播放器市场的新一代解决方案，它采用32-Bit RISC处理器核心，集成MPEG4/2/1与VC-1解码器，并内置节能控制技术，它支持RMVB、WMV、AVI、MP4、MPG、VOB、DAT、FLV、3GP、ASF等十余种格式视频高清格式播放，其最大特点在于多格式720P高清硬解码、VC-1（微软WMV3）编码视频播放效果出色、USB传输速度优秀。从图中可以看出，NOVATEK HD700B芯片采用BGA封装，配有12.000MHz的白色贴片四脚晶振，相对于其他采用桶状两脚晶振的机器，用料更为扎实，性能更加稳定。

    右上角有八个引脚的是华威电子的音频放大芯片，型号是HWD 2190MM，是一颗1Watt音频放大器，常见于手机、PMP等便携产品。

图片中可以看到T7的耳机和USB插口

　　音悦汇T7在电路板设计上留有空间，上面缺少的部分分别是HDMI端口与闪存芯片各一块位置，可以预见，采用联咏科技NOVATEK HD700B方案的音悦汇T7升级版很有可能配置容量更大、具备HDMI端口。

    音悦汇T7简洁有序的电路设计，有效降低了电路元件的干扰与杂讯，符合实用主义的定位。

综述

音悦汇，拆机见实力

圆润&棱角，音悦汇双子星

　　蓝魔音悦汇T6&T7，作为目前市场上最具性能/价格优势的新一代高清MP4，在399/499元的超低价位，实现了高清屏、高清输出、高清解码与的均衡融合，带给消费者温馨舒适的便携娱乐新体验。天冷风寒，在温暖的房间，拿起心爱的音悦汇T6&T7，欣赏高清大片或精彩剧集，领略高清狂想曲的美妙韵律，相信会别有一番滋味与感动。
