聆听芯动 高清尊王 音悦汇T11TE拆机评测

    纵观当今随身产品业界，硝烟四起，诸侯争雄，中原大地，尤以视频产品风头正盛，各家各业绝招频出，立志在这场争夺战中占有一份领地。回顾这场角逐，不得不提视频利器RM100，正是蓝魔世家凭借这一利器崭露头角，取得了视频产品角逐中的主导地位。随后蓝魔更是再接再励，推出音悦汇品牌，打造“爱慕”、“Ti钛”以及“TNT”等一系列T系精品，引领着随身视频产品的最新发展科技潮流。

　　作为随身视频产品的市场领袖，蓝魔T系列无论从产品的科技含量，价值理念还是具体产品的设计制造工艺上，都体现着作为领导者的精打细造与精益求精。音悦汇“TNT”系列的最新产品T11TE秉承了T系列一贯的优秀设计和做工，以硬朗的外观工业设计、高清触摸设计、独立快速智能供电以及节能设计、华丽UI与独立输出界面和完整OTG及1080P HDMI高清输出功能，为高端视频需求的用户带来了全高清PMP精品享受。

　　音悦汇T11TE以超多格式支持以及强大的字幕兼容性为高清视频播放器树立了新的标杆，秀外慧中的T11TE已经将外在的出众展现给了普通消费者，或许大家还会对T11TE内在感兴趣，以探究什么样的内在品质可以打造这样的精品。下面，就让我们与T11TE做一次沟通之旅，为你带来别具一格的逆向拆机，由每一个模块组件入手，深入其内“芯”世界，再将各个模块融为一体，从另一面再次审视一下精品是如何炼成的。

一、屏幕模组：5英寸WVGA分辨率触摸屏

　　 音悦汇T11TE最大的特点就是占据整个前面板的超大液晶屏幕，作为T11TE和用户交流的窗口，出色的屏幕绝对如同那有神聪慧的眼睛，吸引你的全部注意力。正所谓“巧笑倩兮，美目盼兮“，T11TE那5寸800×480（WVGA）高分辨率电阻式触摸屏就会打动你的第一眼审视。

　　T11TE的屏幕模块主要分为三层结构，最上层是电阻式触摸感应层，负责触摸反馈；中间层则是坚固的钢化玻璃层，承托上层触摸层的同时并保护下层脆弱的显示屏幕，最内层的是液晶显示面板，周边嵌套有防尘防震海绵，起到很好的保护屏幕的作用。

T11TE选用了高品质的轻薄屏幕面板与电阻式触摸模块。

纤薄的屏幕模组，通过排线与电路相连

二、电路&芯片模组：高端旗舰配置

1、电路板概述

　　 T11TE的主板继承了T系列一贯的豪华，用料十足。6层PCB版采用单面贴片技术，制造工艺复杂而精致，可以提供更好的电器性能，同时也大大增加了制造生产成本。其中主要芯片基本一目了然，最显眼的就是TeleChips的TCC8901主控芯片，这是T11TE的心脏。主控旁是两片三星高速缓存，在TF卡扩展槽旁边，是两片三星的闪存芯片。

T11TE的主板整体电路布局合理，错落有致，视觉上很清爽，工艺精良。

工艺精密，用料扎实

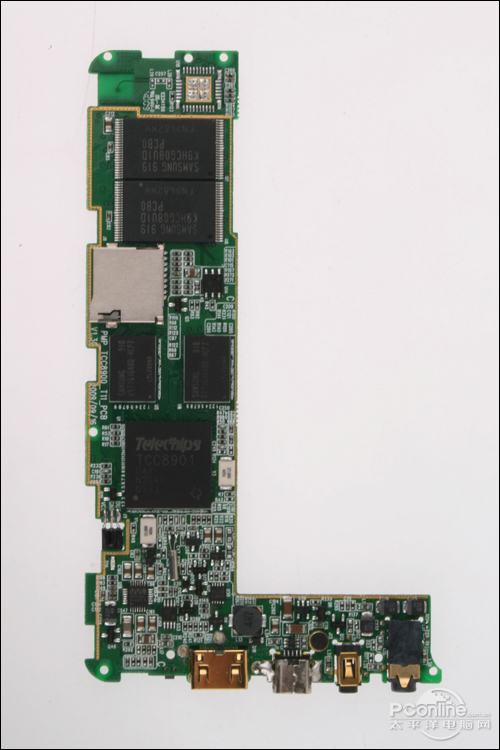

电路板背面，设计紧凑，排布有序。

2、全高清解码——TCC8901真“芯”讲解

　　作为目前全高清播放器的幕后支柱，广大玩家对于TeleChips TCC8901主控方案的了解并不多，笔者有幸得到一份CHIP SPECIFICATION TCC8900文档，下面就让我们来了解一下这款神奇的芯片。TCC8901是一片基于ARM1176JZF-S的RISC处理器，采用65nm工艺制造，FBGA封装，无阵脚，是一片集成度很高且性能强劲的产品。该芯片主频超过500MHz，最高可达600MHz (TBD) ，其视频格式支持广泛，包括JPEG / MPEG1 / MPEG2 / MPEG4-SP/ASP / H.264 / VC-1 / RV等编码，同时也支持MP3 /AAC / MPEG4-AAC / MPEG4-BSAC等音频编码。借助独立的视频CODEC，最高可以支持30fps的Full-HD (1920x1080)视频播放。其图形引擎内置2D/3D图形加速，同时具备Overlay Mixer将几路视频流合成输出的Filter，以获得高品质输出。

TeleChips TCC8901芯片

　　TCC8901内置高速AMBA AXI总线接口，内置8级流水线，有独立的装载保存运算流水线。该芯片内置指令和数据MMU(Memory Management Units，存储器管理单元，用来管理虚拟存储器、物理存储器，负责虚拟地址映射为物理地址，以及提供硬件机制的内存访问授权。)，特别要提出的是该芯片同时内置VFP(Vector-Floating-Point)向量浮点运算处理器。内存控制方面该芯片内置16KB Boot-ROM 以及16KB SRAM，外置存储管理支持SDRAM、DDR、DDR2等，支持32位数据总线。 视频输入输出方面该芯片内置双显示控制和双显示输出，支持TFT-LCD、HDMI、LVDS以及Composite TV-Out( NTSC/PAL )输出。另外TCC8901还具备DVB-H MPE-FEC、ECC控制器以及触摸屏接口。

TeleChips TCC8901芯片架构

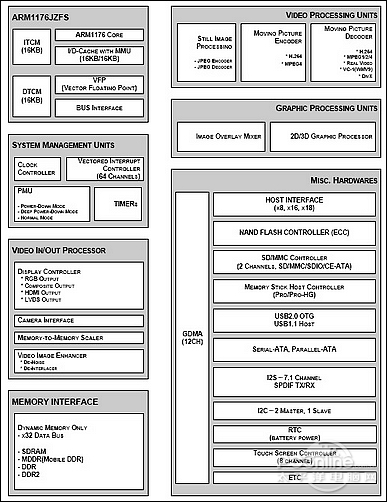

TeleChips TCC8901芯片功能模块图

　　综合看来，TCC8901是一款高性能、全扩展、实力与潜力出众的多媒体解决方案，目前，这一方案已得到越来越多厂商的认同，不过，在实际的产品中，同样一款主控芯片，也会产生迥然不同的效能，这就引出下面的几块配套芯片的话题。

3、奔腾动力——256MB DDR2高速缓存

　　音悦汇T11TE采用128MB×2的双颗DDR 667高速缓存，型号为三星K4T1G164QQ-HCF7，满足了全高清解码的高速大容量缓存需要，有效的保证了视频解码与输出的流畅清晰。

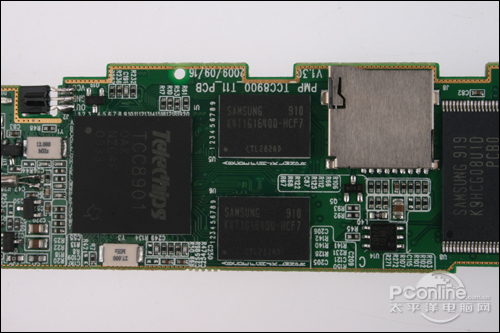

三星K4T1G164QQ-HCF7特写

　　由该芯片型号参数可以看出，其中K4T表示该芯片为三星DDR2 SDRAM系列闪存；1G代表容量1G bit（128MB Byte * 8bit / Byte = 1024 MB bit = 1G bit）容量；16代表芯片为16位；4表示内部 Banks为8 Banks；第一个Q代表接口为SSTL_18，VDD 1.8V、VDDQ 1.8V；第二个Q代表Q-die代；后半部分编码中H表示FBGA(Lead-Free & Halogen-Free，属于无卤、无铅的印制电路板)封装，无阵脚；C表示正常供电条件下芯片工作温度范围（0°C ~ 70°C）；最后的F7表示该芯片参数规格为DDR2-800(400Mhz@CL=5, tRCD=5, tRP=5)。

三星K4T1G164QQ-HCE7官方参数

　　该高速缓存体积小，散热性好，电气特性更好，性能稳定，同时也带来了产品零件成本高，对生产工艺要求更高的高投入，可见蓝魔音悦汇为了打造精品是不惜成本。

4、海量存储——三星16GB闪存芯片

　　音悦汇T11TE内置三星存储芯片，芯片型号K9HCG08U1D-PCBD，两颗8GB闪存颗粒组成16GB内存，另外，T11TE内置TF卡扩展槽，支持最高32GB外置容量扩展，可实现48GB海量存储空间。

    TF扩展卡槽旁即为K9HCG08U1D-PCBD闪存颗粒，内存旁边的空白焊接位置是WIFI芯片预留位置，为后期Android系统+WIFI无线扩展预留了空间。

    音悦汇T11TE的闪存芯片属于三星MLC-large block架构的量产产品。K9表示该芯片属于三星NAND 闪存；H代表MLC QDP（多层闪存芯片堆叠封装）；CG代表容量为64Gb；0代表常规闪存技术(x8)；8代表(x8)8位；U代表工作电压（2.7V~3.6V）；1代表Dual nCE & Dual R/nB；D代表第5代。第二段P代表GTSOP1封装（Lead-Free，无铅无锡电路板技术）；C表示芯片工作温度范围（0°C ~ 70°C）；B表示Include Bad Block，D表示预编程版本为D。

K9HCG08U1D-PCBD官方参数

5、动听演绎——欧胜WM8988L音频解码芯片

　　在音频解码方面，为了达到更好的音质效果，T11TE采用了欧胜WM8988L独立音频解码芯片，带来了出色的音频回放品质。

　　WM8988L独立音频解码芯片采用4*4mm超小封装，正是为手持或者便携的系统设计的，因此在目前的视频、音频等播放器中被作为高品质音频解码而广泛采用。蓝魔T系列中其他型号也多有采用。

　　WM8988L芯片是为随身音频设备专门设计的一款低功耗高品质解码方案。该芯片提供完整的双声道立体声输出接口，无需外置放大器。集成的高级数字信号处理器提供图形化均很器、3D增强以及麦克风/线路输入的自动信号电平控制。

　　WM8988L即可作为主芯片又可作为从属芯片，支持96kHz、48kHz、44.1kHz等多重采样率。WM8988L可以在1.8V的低电压下工作，数字核心更是可以在1.42V的低电压下工作以便节能，其最高电压为3.6V。该芯片多个模块都可以通过软件控制降低电压以便节能。

6、扩展魅力——镀金端口设计

　　作为豪华高清旗舰，T11TE的精益求精，不仅表现在芯片的强大，在扩展与用料的细节，也都可以体现出来。

　　不同于其它品牌的产品，T11TE的HDMI输出端口、电源端口、音频能输出端口均采用镀金工艺处理。该设计能够得到更加纯净的传输信号，最大化减少信号干扰，使得HDMI输出效果更好、音质输出更佳，同时也使得USB的传输更稳定。这种设计在高端产品上使用较多，可以保证接口的电气性能长期不变。

　　从主板用料上看T11TE用料都比较讲究，12.000MHz晶振也比较常见，可见T11TE用料的讲究与不惜成本。

7、持久续航——大容量聚合物锂电池

　　电池性能的瓶颈是目前所以随身便携设备心中永远的痛，既然技术受限，唯一能够增加续航的途径基本只有一条，那就是增大电池容量。T11TE内置2100mAh聚合物锂电池，搭配芯片出色的功耗控制技术，视频续航时间最大可达6小时，有效地保证了续航。另外，T11TE可以根据不同的解码视频调整播放电流，并且同时采用5V-2A的充电电路设计，有效缩短充电时间。

6小时视频续航的保证，2100毫安聚合物锂电池

在保证电池容量的同时，也符合轻薄设计的理念

三、面板模组：精湛细腻

　　T11TE采用了音悦汇经典T11模具，以设计简洁大方、做工精细著称。用材方面其前面板框选用目前高端产品经常采用的镁铝合金金属，采用一体成型压铸技术，工艺水平较之国际一流品牌也毫不逊色。外壳表面为细腻的磨砂式设计，耐磨经用同时也具有很好的手感。

坚固轻薄的镁铝合金框架

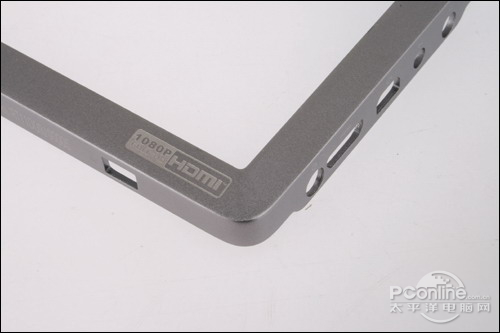

1080P与HDMI激光铭刻于外框

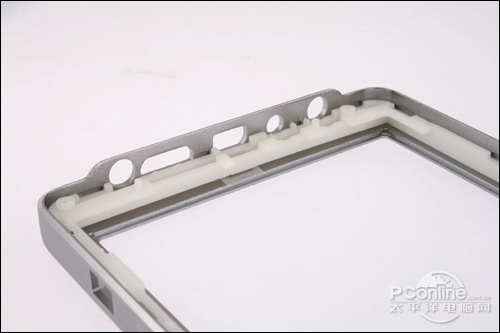

　　T11TE以简洁设计为基调，框架大量采用了复合式卡扣设计，该设计也体现了T11TE的高超制造工艺。所有接口均采用高级铣床铣出，镁铝合金的框架内部镶嵌着塑料中框，暗槽内部凹槽紧密扣合塑胶垫圈，起到了很好的避震防尘效果。

塑料中框，防尘防震

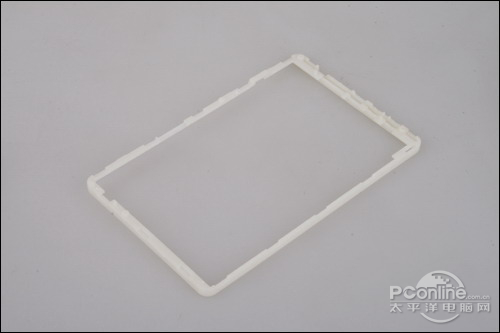

凹槽紧密扣合塑胶垫圈，装配出色

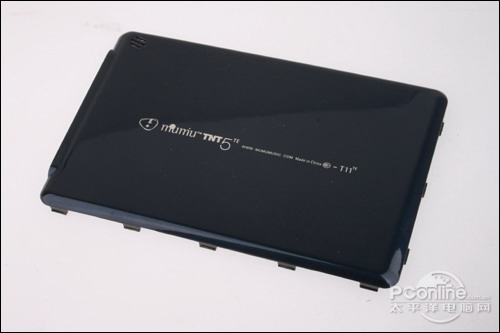

　　T11TE的后面板采用了时尚的IML（In-Mould-Label、模内镶件注塑）工艺，其表面覆盖了一层硬化透明薄膜（基材、PET），中间是雅致线条与产品信息的印刷图案层（油墨层、INK），底面则是胶合材料层。IML工艺的特点在于，因为油墨夹在中间，表面光洁美观、硬度为3H，不仅防潮、防尘、耐腐蚀，而且可以有效防止产品表面被刮伤和摩擦，并长期保持颜色鲜亮、不易褪色。

IML细腻工艺

　　T11TE的扬声器置于后面板，后面板内部镶嵌一颗阻抗8欧姆、功率0.25W的喇叭，其音质清亮干净，可以满足大部分用户的视听需要。作为精品系列，每个设计细节，包括较之容易被忽略的背面板，都体现了T11TE的精妙细致。

四、模块组合：重构T11TE

　　通过对T11TE内部各个部件的介绍，我们对T11TE内在品质和工艺方面应该有一个全面的了解。下面，让我们以逆向过程将零散的T11TE各个模组部件组装起来。得益于出色的设计和制作装配水平，T11TE的组装过程也是一样的顺利：将屏幕模块嵌入前面板框，连接屏幕排线与电路板，再连接电池、喇叭，然后轻松的扣上后面板，T11TE即可装配完成。

T11TE全家福

组装过程1：将塑料中框扣合在镁铝合金的框架内部

组装过程2：将屏幕模块嵌入前面板

组装过程3：连接屏幕排线

组装过程4：连接电池、喇叭

组装过程5：喇叭插入后盖

组装过程6：后面板扣合

大功告成，真身恢复

总结

　　作为业界首屈一指的全高清触摸旗舰，T11TE秉承了音悦汇品牌中高端产品一向优秀的硬件配置与制造工艺，6层PCB板的使用、多芯片BGA封装设计，256M DDR2高速缓存以及独立的DAC设计，使得T11TE无论在性能还是稳定性方面都表现出色。T11TE采用5寸800×480电阻触摸屏，配合全FLASH UI独立电视输出界面，支持HDMI高清输出，整合OTG功能，实在不愧为高清时代PMP的佼佼者，势必引起新一轮顶尖全高清产品的激烈角逐。
