探究完美高清MP4 音悦汇T17FHD拆机评测

    2010，HD高清的热潮正如火如荼蔓延，Full HD全高清的概念又强势进入消费者的视野，在便携视频播放器领域锐意进取的蓝魔音悦汇，再次给用户带来了T11TE、T17FHD、T13FHD全高清三剑客组合，三款强势产品高举Full HD全高清大旗，各自身怀绝学、纵深杀入全高清战场。目前，视频编码最全、综合性能最好的T11TE和显示画质出色、OTG扩展强悍的T17FHD两款产品已经面市，并且赢得了众多用户的青睐。

音悦汇 T17FHD(16G)  图　库  评　测  论　坛  报　价  网购实价

　　音悦汇T11TE主打高端体验，T17FHD则专注全面高清视频兼优秀画质，并且以16GB/699元的价格凸显更优秀的性价比。T17FHD在方案选择上也不跟风，采用了随身PMP产品中比较少见的Amlogic（晶晨）方案。这颗新方案的功夫如何，是否能够掀起全高清视频的普及风暴？下面，笔者将通过全面拆机评测，为你展现完美高清的英雄本色。

完美高清 英雄本色 音悦汇T17FHD拆机评测

一、音悦汇T17FHD屏幕模组：统宝原装4.3英寸WVGA分辨率高清屏

　　音悦汇T17FHD的装配和做工还是一贯的优秀，故非专业人士还是不要轻易拆机，建议使用专用拆机工具，以减少“暴力”拆机中带来的损害。笔者从T17FHD的按键处下手，慢慢撬开面板，T17FHD的磨具相当紧密，连接处设计有多处精细的暗扣，打开前后壳，便可以细细端详内部。

打开T17FHD的前面板，屏幕与电路模组呈现眼前。

    音悦汇T17FHD采用了4.3英寸WVGA（800*480分辨率）高清屏，镶嵌在白色面板中，如明眸善睐分外引人注目。

    音悦汇T17FHD的屏幕来自台湾统宝光电（Tpo），编号为990000475P，统宝屏是目前公认显示效果最佳的高清屏之一。

    音悦汇T17FHD的屏幕技术规格均达到PMP播放器的高端水准，具有色彩柔和细腻，细节表现出色，色彩控制均衡等优点。

    音悦汇T17FHD的屏幕显示素质优秀，在分辨率测试中可清晰显示横向13格、竖向13格，达到高清PMP播放器的满分水准。

二、音悦汇T17FHD电路模组：紧凑细致、用料考究

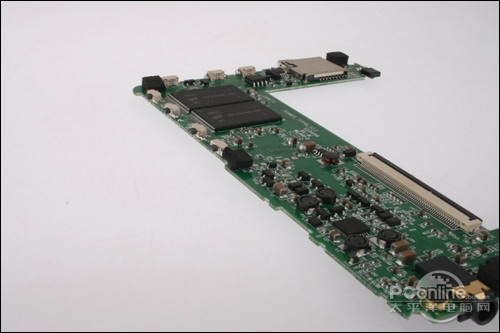

　　音悦汇T17FHD的主板一如既往的豪华，用料十足，整体电路设计紧凑而简约，6层PCB版采用单面贴片技术，制造工艺复杂而精致，可以提供更好的电器性能，同时也大大增加了制造生产成本。

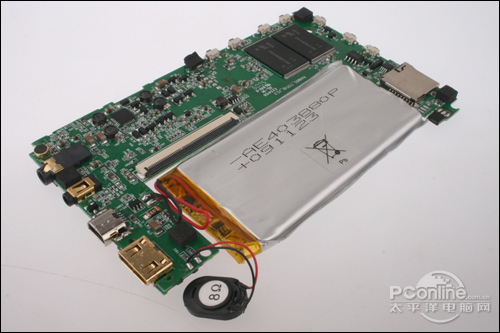

电路板、锂电池、喇叭（阻抗8欧姆、功率0.25W）紧密相连

PCB电路板各类原件布局紧凑，附有防震海绵，以缓冲震动的影响，有效保证稳固性。

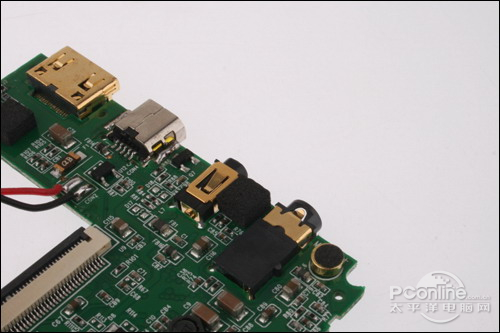

    T17FHD主板各类端口均采用镀金工艺，这也是音悦汇T系列PMP播放器一贯不惜工本、提高品质的措施。该设计能够获得较好的电气性能，减少信号干扰，获得更纯净的输出信号，最大限度提高系统稳定性。

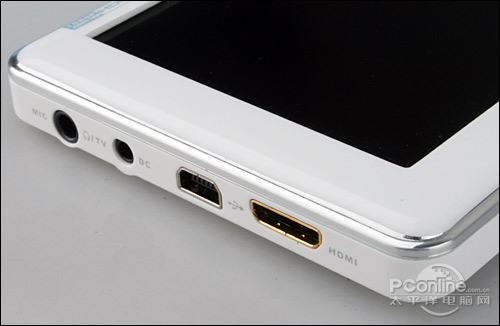

T17FHD全镀金工艺的HDMI输出端口十分醒目

三、音悦汇T17FHD主控芯片：Amlogic AML8726-H 魅力芯情

　　音悦汇T17FHD最大的特色，莫过于采用了不同于现有全高清PMP播放器方案的Amlogic AML8726-H新一代主控芯片，以差异化定位，带来崭新的完美视界。

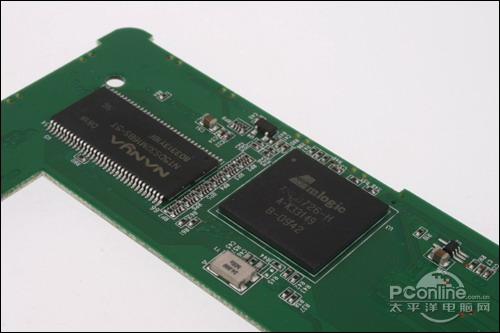

音悦汇T17FHD主控方案——Amlogic AML8726-H

　　或许大家对Amlogic AML8726-H还比较陌生，但是对Amlogic Inc（晶晨半导体）应该早有耳闻，在硬盘播放器市场该公司有着出色的表现。早在2007年，Amlogic就推出了AML7228，首次支持RM/RMVB硬解码，在多媒体电视和硬盘播放盒领域独领风骚，近年来，Amlogic在移动视频逐渐大热的形势下连续发力推广网络电视，进军高清多媒体播放器市场。2009年末，Amlogic推出低功耗1080P便携式播放器芯片AML8726-H，携手蓝魔音悦汇进军全高清便携视频播放器市场，期待此次全新打造的平民化全高清视频播放器会取得成功。

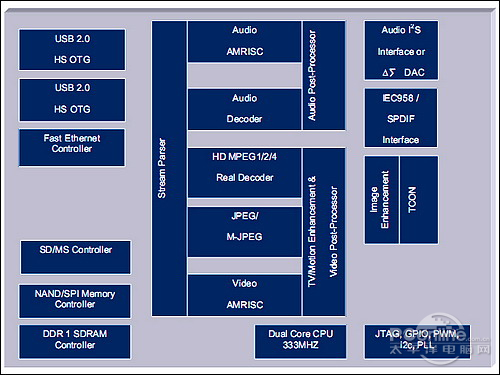

Amlogic AML8726-H芯片架构

　　AML8726-H是新一代高度集成专为影音优化的A/V处理器，采用265-balls LFBGA无铅封装。其核心为32位高速ARC? 750D RISC核心子系统，该核心广泛应用于家庭娱乐系统、便携设备等系统。跟常见的ARM1136和MIPS32 24Kc等核心相比较，ARC 750D在具备同样的配置和速度的同时，可以获得更小的体积和更低的功耗，甚至都只有他们的一半。此外ARC 750D也比固定的架构具备更好的扩展性，指令更精简。ARC 750D的工作频率为400MHz，其峰值可达700MHz。该核心主要负责运行整个系统和应用程序，控制协调影音解码模块，本身不涉及音视频解码。ARC 750D具备7条流水线，支持动态分支预测，支持多线程、同步、原子交互处理，内置Memory Management Unit (MMU) 。虽然用户对该核心了解不多，但是ARC 750D在众多知名半导体或者终端设备生产公司中广泛采用，包括Intel、HP、Toshiba、Sony、Sandisk、Broadcom以及Motorala等公司在内。

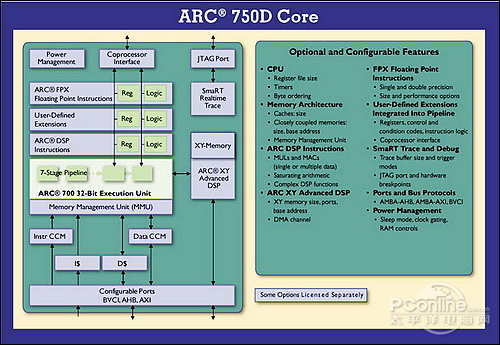

音悦汇T17FHD主控方案的ARC 750D RISC核心子系统，工作频率可达700MHz。

　　AML8726-H内部集成一个独立的视频处理模块，由一个24位AMRISC处理器控制负责RealVideo 720P HD解码、H.264 1080P解码以及MPEG 1/2/4 1080I/1080P解码。一个独立的JPEG/M-JPEG解码器负责高速JPEG硬解码，理论上对JPEG图片大小无限制（目前测试16M像素数码照片以及100M像素Photoshop文件都正常支持）。此外还支持图片的预览、缩放和旋转。对M-JPEG可以支持到30fps的VGA电影。此外图像引擎也支持常见的BMP、PNG、GIF以及TIFF和其他流行格式，支持缩放、旋转。AML8726-H还内建一个AMRISC处理器控制的音频解码，支持全格式RealAudio和MPEG I/II/III解码，支持常见的MIDI、MP3、WMA、WAV、动态Ogg以及AAC和FLAC解码。该音频解码输出器内建专为低功耗设计的双声道音频DAC，支持双声道模拟输出或者8声道线性PCM输出。同时支持DTS、双通道AC-3，支持双声道虚拟环绕技术模拟3D声场效果等。此外该处理器还内置NAND控制器、SD/MS读卡器、2个USB 2.0 OTG控制器和1个快速以太网控制器。

AML8726-H是目前视频兼容性最全面的1080P高清解决方案

　　总体看来，AML8726-H内建双核ARC 750D核心，音频和视频各一个AMRISC核心，搭建四核架构。正是得益于如此魅力新“芯”，T17FHD不但对目前流行的RMVB格式增加了RMVB环路滤波器，进行画面优化（降低低对比度和深色环境下的色块），而且在图像方面加入了第三代动态图像校正技术（3rd DTC，The 3rd Dynamic Image Correction）对图像进行加强，分别提供色彩增强、多段对比调节、亮度调节、边缘增强以及更多细节还原等增益功能，这些都使得T17FHD在画质方面的表现更突出。

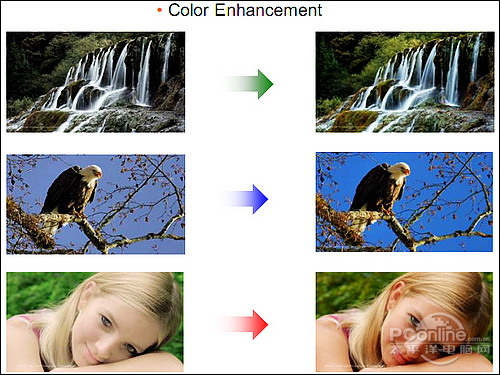

音悦汇T17FHD图像校正技术一：色彩增强

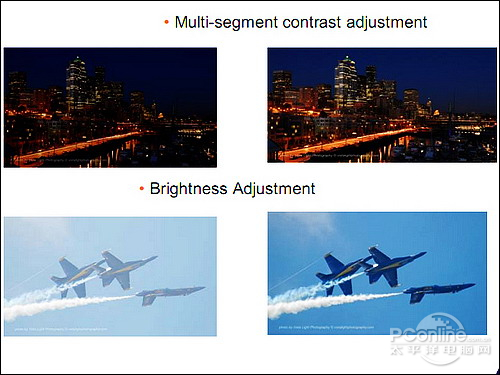

音悦汇T17FHD图像校正技术二：多段对比调节和亮度调节

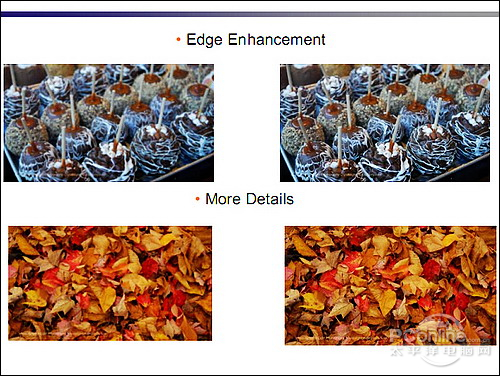

音悦汇T17FHD图像校正技术三：边缘增强和更多细节还原

四、音悦汇T17FHD缓存&内存模组：高速海量真高清

　　音悦汇T17FHD采用64MB单颗DDR 400 SDRAM缓存芯片，与整体方案的搭配较好，协调性能优秀。该闪存型号为南亚（Nanya）NT5DS32M16BS-5T，其中NT代表Nanya Technology，也就是南亚科技。该闪存为16位，32*16bit的规格就是32M*16bit*1Byte/8byte=64MB。该芯片采用66针TSOP-II封装，为双速率架构，也就是每个时钟周期传输两条数据，时钟周期为200MHz，5T代表是DDR400。其CAS延时为3-3-3，工作电压为2.5V。该闪存在高清硬盘播放器中也是广泛使用。

音悦汇T17FHD采用南亚高速缓存

NT5DS32M16BS-5T缓存芯片官方参数

　　T17FHD内置双片单颗8G镁光闪存芯片，共计16GB，为用户提供了足够的存储空间。鉴于T17FHD专为打造平民级全高清便携视频，高清视频在容量方面需求颇高，16GB的内存配置加上相对实惠的价格也带来了最实惠的产品，此外还支持TF内存卡扩展。该闪存芯片型号为MT29F64G08CFAAAWC，为MLC闪存，芯片容量为64Gb，也就是64Gb*1Byte/8byte=8GB。该芯片采用48针TSOP封装，工作电压3.3V，工作温度为0°C~70°C。芯片生产采用无钱无锡技术，符合环保规范。

音悦汇T11TE、T17FHD、T13FHD均已率先实现16GB海量内存标配

MT29F64G08CFAAAWC内存颗粒官方参数

五、音悦汇T17FHD视听扩展模组：Silicon Image HDMI传输芯片、Cirrus Logic 42L52CNZ 独立音频芯片

　　音悦汇T17FHD在命名中便透露着Full HD全高清播放支持，在解码支持1080P高清的同时，更是支持1080P/I@60Hz和720P@60Hz等多种高清最高帧率(60Hz)输出模式。为此T17FHD特地加入这颗Silicon Image的HDMI传输芯片SiI9022A。Silicon Image为国际HDMI标准制定者之一，SiI9022A为该公司专门为高品质影音输出而打造的领先移动便携视频传输方案。该方案有着极低的功耗和高度集成性，特别适合移动便携影音解决方案。该方案内建TMDS核心，具备HDMI 1.3、Simplly HD、DVI 1.0等完整的HDMI数字点对点输出能力，双速率传输最高达165MHz，可以完美保证全高清输出品质。

音悦汇T17FHD采用了品质出众的Silicon Image SiI9022A HDMI输出芯片

Silicon Image SiI9022芯片电路图

Silicon Image SiI9022典型应用

　　虽然定位全高清视频播放器，T17FHD还是为音频输出做了最大优化，增加了来自Cirrus Logic的42L52CNZ独立音频DAC，以最大限度获得高品质音频输出。42L52系列低功耗立体声解码芯片内置高性能立体声ADC、DAC模块，ADC最高信噪比99dB，DAC最高信噪比98dB，总谐波失真为-88dB。该方案具备自由的立体声模拟输入架构、可编程ALC，双MIC输入以及数字信号处理引擎。

Cirrus Logic 42L52CNZ独立音频DAC带来出色的声音回放效果

　　Cirrus Logic 42L52CNZ解码器在16欧姆阻抗、1.8V电压时可以23mW+23mW输出，电压增至2.5V可达44mW+44mW输出，不过此时总谐波失真仅控制在-75dB。在很多追求更好音质输出的随身听设备中都可以见到该公司方案的身影，比如经典的苹果iPod Classic。

Cirrus Logic 42L52系列官方规格参数

六、音悦汇T17FHD系统扩展模组：Winbond SPI闪存芯片、比亚迪PMU电源管理芯片、聚合物锂电池

　　在音悦汇T17FHD主板的TF插槽旁边，有一颗不起眼的八引脚芯片，这便是来自Winbond（华邦科技）的SPI（Serial Peripheral Interface）串行芯片。串行Flash是一种创新的提升产品性能的同时能有效减小体积和功耗的方案。它不但减少了微处理器的封装管脚数目，可以使得PCB更小更简单，减少系统电路切换噪声，降低功耗，很好的提高系统稳定性。该芯片型号为25X40AVNIG，容量为4Mbit*1Byte/8byte=512KB，工作电压2.7V-3.6V，时钟频率100MHz（双SPI为200MHz）。

图片左下方即为Winbond SPI串行芯片

Winbond SPI 25X40AV系列官方规格参数

　　在PCB板的另一侧，我们可以找到BYD（比亚迪）专门为蓝魔音悦汇T17FHD定制的一款PMU电源管理模块。BYD为国内专业的锂电池电源方案解决方案商，这款型号为BF1282的芯片也是一块集成锂电池电源管理和电池充电IC模块的高效解决方案。它内置高性能切换电路管理、双高性能同步加压DC转换、充电以及异步升压DC控制器。

比亚迪BF1282电源管理芯片

BF1282官方规格参数另外可以看出，T17FHD的按键元件均采用了多焊点处理，按键更加稳固。

　　T17FHD内置的大容量聚合物锂电池，型号为AE403880P，体积适中，根据实测，在屏幕低亮度状态，T17FHD的视频续航时间可达4-5小时，基本满足用户需要。此外，T17FHD的锂电池带有电路保护设计，具有过度充电保护、过电流/短路保护和过放电保护，配合电源管理模块，保证了产品的稳定性与安全性。

T17FHD标配锂聚合物电池具有电路保护设计，安全性更高。

体积较小的电池，适合T17FHD的超薄便携结构。

七、音悦汇T17FHD外壳面板模组：简约素雅、稳固实用

　　音悦汇T17FHD采用了象牙白钢琴烤漆材质的面板设计，搭配银色边框外壳，手感细腻柔和，设计简约而精密。外壳框架大量采用了复合式卡扣设计，可以很好的紧密扣住各部件，前后壳整体结合紧密，体现了出色的设计和做工装配水准。

象牙白烤漆工艺的前面板

十余处卡扣设计，保证了T17FHD结构的紧密稳固

　　在机身细节的设计方面，T17FHD也很用心，银色金属按键可以很好的配合白色机身和银色框，微拱形的金属按键符合人体工程学设计，使用舒适。此外T17FHD后面板上的扬声器孔设计也很新颖别致，整体保持协调的简约。

简洁的后面板设计，按键集中于机身上部与右侧，便于操作

背面板印刻有品牌与产品标识，扬声器孔设计新颖别致

综述

T17FHD拆机全家福

　　T17FHD作为音悦汇进军全高清娱乐的三剑客之一，尽管延续了16GB/699元的高性价比路线，不过在产品工艺与用料方面，我们仍然看到了很多不计成本的考虑，T17FHD不仅融合了音悦汇一贯优秀的工业设计、制造工艺，而且选用了时下最先进的四核高清主控，并搭配诸多业界领先的独立芯片模块，从而全方位提升产品性能。音悦汇T17FHD，以1080P全高清解码、画质校正技术、高速HOST传输、最高帧率(1080P@60Hz)HDMI输出、独家定制电源方案实现了真正意义的全高清应用，成为目前便携高清视频播放器市场冉冉升起的明星，搭配产品亲民的定价，势必引起2010新一轮全高清普及热潮。
