移动电视什么芯? iriver B20拆机报告

2007-08-31 09:31  出处:PConline  作者:echizen  责任编辑:liuchang



    本文转自论坛随身听综合讨论区点击此处进入原帖讨论

    今天手痒痒的,到最后还是把B20拆了,哈哈,拆的时候很简单,只要小心的把螺丝都拎下了就OK了~但是装的时候也遇到了一些难题!最主要的就是屏幕的上下左右按键不太灵~幸好,工夫不负有心人,最后还是给我弄好了,哈哈~





iriver B20拆机

    把B20天线下和底部的螺丝取出~(挑出底部那俩块小胶封的时候最好用牙签)

iriver B20拆机

    取下屏幕的时候要注意主板跟屏幕的那排插线~~~!

iriver B20拆机

    下图的3颗螺丝就是固定耳机插口的!(有一颗隐藏在内置扬声器接线的下面,要注意)

iriver B20拆机

拔出电池跟主板的电源线

iriver B20拆机

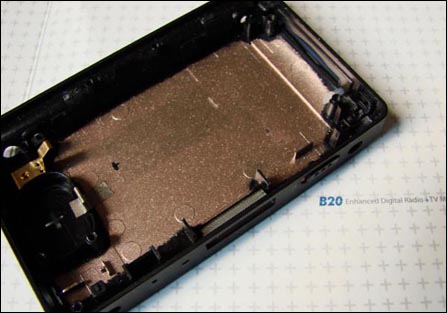

 天线的下方就是扬声器的“安居之所”

iriver B20拆机

   电池包了一层薄薄的铜箔~(多半是屏蔽用的)

iriver B20拆机

全拆了~~~从下图可见B20的高集成度!

  iriver B20拆机

B20的天线~~~用来接收的DMB信号

iriver B20拆机

不同类型的螺丝和付件!

iriver B20拆机

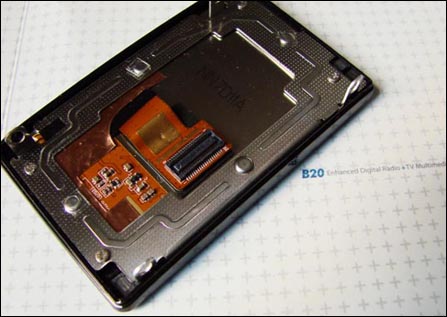

屏幕的排插连接线~还有为了增加按键准确度而突出的上下左右4个圆点。

iriver B20拆机

这样看得清楚一点

iriver B20拆机

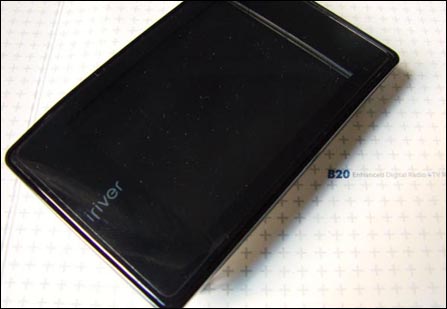

屏幕的正面

iriver B20拆机

精致的做工

iriver B20拆机

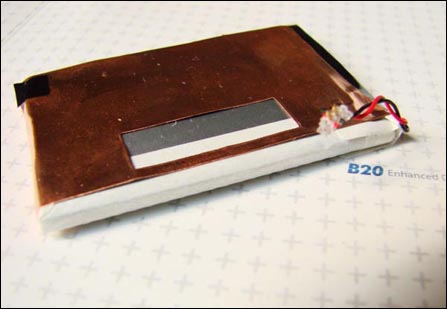

B20的电池,表面包有铜箔!

iriver B20拆机

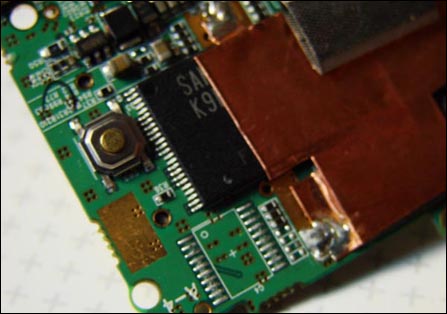

三星的闪存同样包着薄薄的铜箔

iriver B20拆机

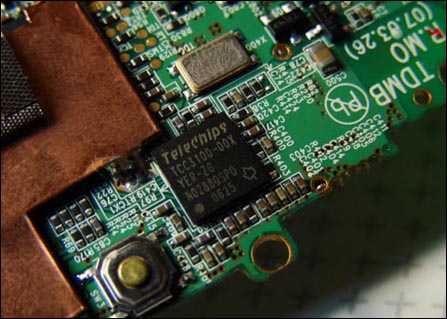

TeleChips芯片

iriver B20拆机

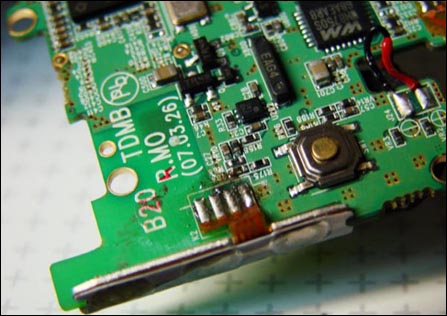

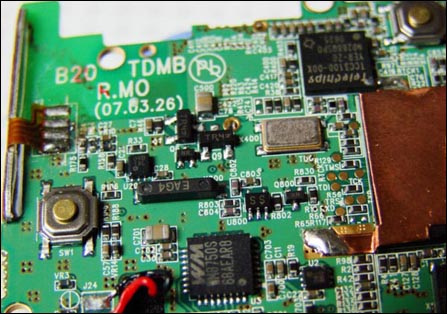

从上图可以看出主板的生产日期~型号等等信息~~

iriver B20拆机

布局合理的电路~

iriver B20拆机

很多说不出作用的零件~哈哈

iriver B20拆机

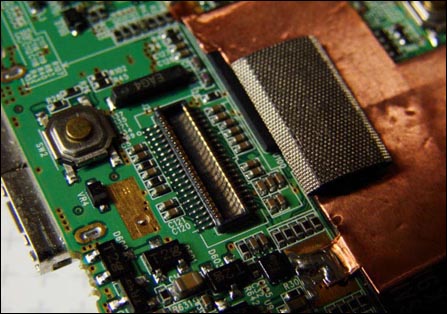

连接屏幕的排线插口

iriver B20拆机

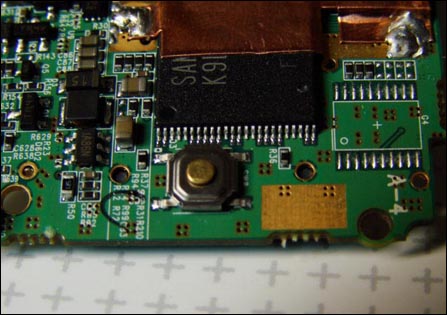

看到一个空了的芯片位置!(难不成B20还有隐藏的功能?)

iriver B20拆机

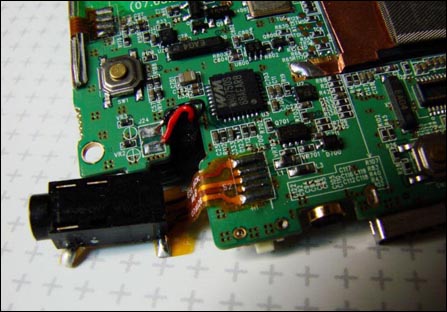

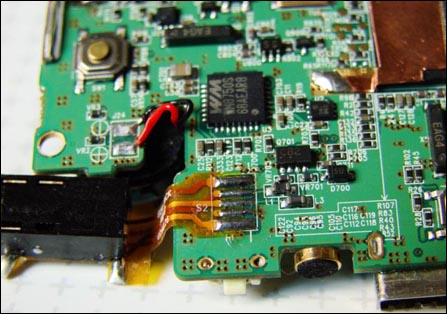

耳机插口的连接线~这种薄薄的连接线在拆的时候要注意,比较容易损坏的!

iriver B20拆机

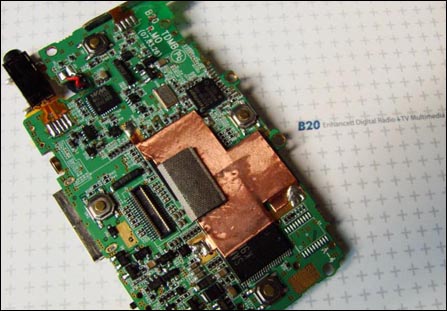

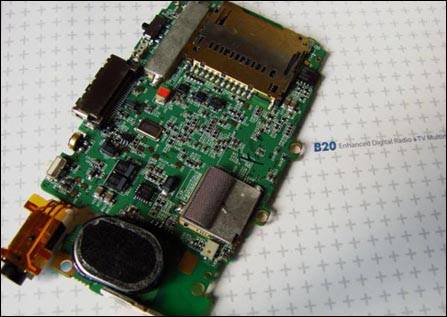

主板正面图~高度集成化的间的元件。闪存包着铜箔~应该是抗干扰用的,合理的元件编排,尽量避免可能产生干扰的因素。

iriver B20拆机

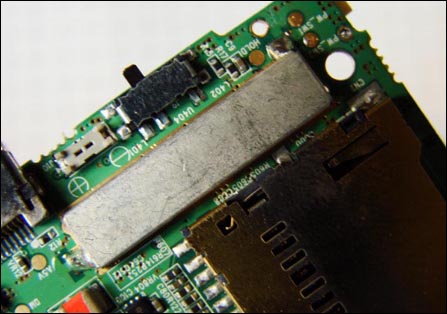

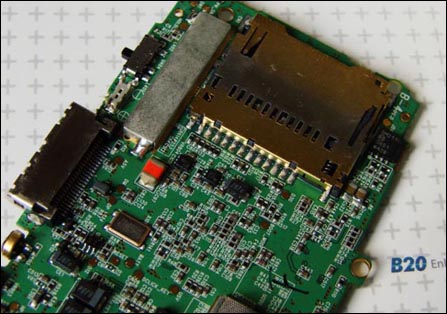

电源的插槽,还有就是不知道什么用的长条形的屏蔽端(估计是用来处理DMB信号的芯片),右下角的就是Mini SD卡的插槽。

iriver B20拆机

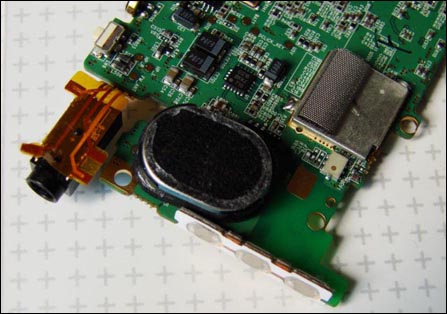

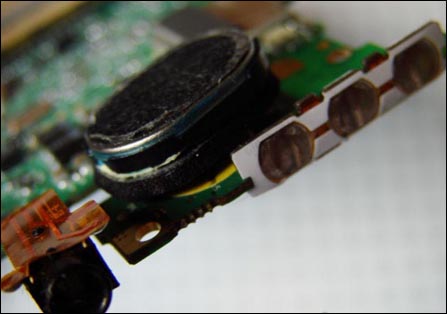

扬声器特写画面

iriver B20拆机

高品质的印制电路板!

iriver B20拆机

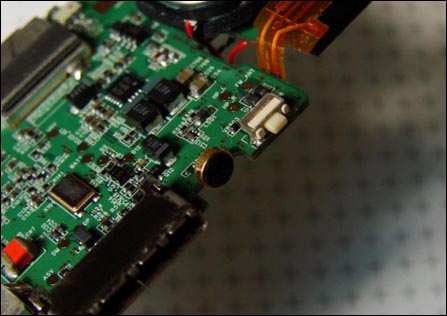

数据线插口的特写

iriver B20拆机

中间焊接着密密麻麻的小电容

iriver B20拆机

送上最后的一张~今天的B20拆解图就到现在结束,谢谢你的观看!
