双核超清好品质 佳的美E8HD独家拆机评测

　　【PConline 试用】Android 4.0.3系统、最高1.5GHz双核处理器、每秒8亿像素GPU、1280×768分辨率超清屏，当这些流行元素融于一体，便有了佳的美首款“双核超清平板”——E8HD，作为近期备受用户关注和期待的一款平板新品，除了配置功能、屏幕设计的优势，其内在工艺与品质如何？也令人充满期待。本文，小编就通过独家拆机评测，为你详细揭秘佳的美E8HD的内涵魅力。

佳的美 E8HD  图片  评测  论坛  报价

一、双核超清好品质——佳的美E8HD拆解过程

　　小编拆解的这款佳的美E8HD是工程样机，不过依然让人期待。

双核超清好品质——佳的美E8HD 一体化机身设计

　　佳的美E8HD的正面搭载一块8.0英寸1280×768分辨率屏幕，采用的是机身一体化设计，做工扎实。

双核超清好品质——佳的美E8HD 拆卸前后壳

　　经过初步研究发现佳的美E8HD外壳采用卡扣式防护，因此小编用两支撬批小心地沿着机子的边缘将前后壳分离。

双核超清好品质——佳的美E8HD 后壳分离

　　经过一番努力之后，佳的美E8HD的后壳终于拆卸出来，内部机身一览无遗。

双核超清好品质——佳的美E8HD 内部机身概览

　　初窥E8HD的内部机身，可以让人感觉到佳的美品牌的大厂风范，没有见到普通产品常见的飞线凌乱、元件混杂的现象。佳的美E8HD内部做工精细扎实，布局紧凑合理，四周的工程塑料框架良好保护了电路、电池、屏幕等原件，并采用了专业的模块化设计，每个组成部分都可以实现灵活拆卸。佳的美E8HD的大体布局为：机身中间白色区域为电池；电池左侧是接口板；电池上面有五条排线，左边两条白色排线连接接口板，中间两条黄色排线分别连接前后摄像头，右侧白色小排线连接顶部按键板；电池下方是PCB主板，所有排线都连接到主板，包括主板下面面积较大的黄色屏幕排线；主板两侧是扬声器；右边那个扬声器下方是屏幕触控芯片。

双核超清好品质——佳的美E8HD 拆解排线

　　想要深入拆解E8HD首先分离排线与主板的连接，包括摄像头排线、按键板排线和屏幕排线等。

双核超清好品质——佳的美E8HD 拆出线路

　　在E8HD内部机身左下角位置，接口板底部还有线路与主板相连，同样要小心拆解。

双核超清好品质——佳的美E8HD 拆除触控芯片

　　此外，E8HD内部机身右下角触控排线连接着触控芯片，触控芯片又与主板相连，都需要分别拆解分离。

双核超清好品质——佳的美E8HD 使用螺丝批拆解螺丝

　　将所有排线拆出后，再使用2.0规格的十字螺丝批拆解佳的美E8HD内部机身上的所有螺丝，大约十颗左右。

双核超清好品质——佳的美E8HD 撕开导电胶带

　　拆解完螺丝，紧接着撕开导电胶带，即可拆出接口板。实际上，从导电胶带这一点即可看出E8HD注重细节的地方。众所周知，导电胶带是一种带高导电背胶的镀锡铜胶布，可以与接口PCB板上的铜箔部分进行粘接，完成电搭接和缝隙的电封闭，同时起到屏蔽作用。

双核超清好品质——佳的美E8HD 机身内部主体

　　拆解出接口板之后，佳的美E8HD的内部主体就“脱壳”而出了。上图是整体概貌，从中可看出佳的美E8HD主板和电池周围都做了良好的防护。

二、双核超清好品质——佳的美E8HD芯片解析

　　经过了前面的拆解过程，这一节主要解读佳的美E8HD的芯片，让大家深入认识这款双核超清平板。

双核超清好品质——佳的美E8HD AML8726-MX处理器

　　佳的美E8HD的处理器上覆盖了一层石墨散热片，掀开石墨片之后，“主角”亮相。佳的美E8HD采用的是晶晨微AML8726-MX双核处理器，该芯片基于40nm制程先进工艺，采用BGA封装格式，在性能和功耗方面有着良好地表现。佳的美E8HD的方案采用双核Cortex-A9处理器，最高频率可达到1.5GHz，该处理器支持超标量架构设计，支持乱序执行多指令操作，同时配备支持矢量运算的VFP模块和加强多媒体功能的NEON协处理器，功能齐全。此外，该处理器配备了512KB二级缓存和MMU（内存管理单元）。

双核超清好品质——佳的美E8HD AML8726-MX处理器架构

　　至于GPU方面，佳的美E8HD采用Mali-400 MP双核图形处理器，运行频率可达到400MHz，配备64KB缓存，同样配备MMU。这枚GPU能够实现每秒四千万的三角形输出率和八亿像素填充率，因此得以良好支持E8HD的1280×768高分辨率屏幕呈现的超清品质游戏画面。该图形处理器遵循OpenGL ES 1.0/2.0图形标准，支持Alpha多层混合技术，支持4xAA和16xAA等PC级别抗锯齿技术，因此能够让画面渲染更加出色。除此之外，佳的美E8HD的处理器还配备了两个Video DSP视频解码器、多媒体处理器等模块，支持Flash在内的众多格式视频文件播放，最高支持1080P视频硬解。

双核超清好品质——佳的美E8HD 四颗内存颗粒

　　在佳的美E8HD的处理器下方是四颗依次排列的内存芯片颗粒，出产自圣比尔，型号为GT8UB256M8BN-BG，同样采用BGA封装格式，这些内存芯片颗粒都属于DDR3，每颗大小256MB，四颗共1GB。大容量高速三代内存让佳的美E8HD能够更好地胜任网页浏览、在线视频播放等工作。

双核超清好品质——佳的美E8HD 闪存颗粒

　　佳的美E8HD采用的闪存颗粒来自镁光，型号为29F64G08CBAAA，存储容量为8GB，基本能够满足用户的存储需求。

双核超清好品质——佳的美E8HD 音频芯片

　　在佳的美E8HD的主板上还可以发现一块面积较小的音频芯片，型号为ALC5631，该芯片支持6波段均衡器，同时支持软杂音消除，并且在低负载的条件下也能输出较高的功率，配以E8HD的立体声扬声器能够带来良好品质的音效表现。

双核超清好品质——佳的美E8HD 电源管理芯片

　　上图这块标记着AXP202型号信息的芯片是一块高度集成的电源系统管理芯片，该芯片针对锂聚合物电池且需要多路电源转换输出的应用需要，提供简单易用而又可以灵活配置的完整电源解决方案，充分满足目前日益复杂的应用处理器系统对于电源精确控制的要求。AXP202芯片还提供6mm x 6mm的48-pin QFN封装，这种封装格式由于内部引脚与焊盘之间的导电路径短，自感系数以及封装体内布线电阻很低，所以，它能提供卓越的电性能。此外，它还通过外露的引线框架焊盘提供了出色的散热性能，该焊盘具有直接散热的通道，用于释放封装内的热量。

双核超清好品质——佳的美E8HD Wi-Fi模块

　　至于在佳的美E8HD电路板一角由金属片包裹的芯片就是Wi-Fi网络芯片模块，属于WL-211系列，信号稳定性较佳。

双核超清好品质——佳的美E8HD Wi-Fi天线

　　该Wi-Fi芯片模块下方仔细发现能够发现焊接着的一条灰色天线，绕到电路板另一面，延伸到了机身边缘，这一设计能够让E8HD获得良好地Wi-Fi网络信号。

三、双核超清好品质——佳的美E8HD屏幕解析

　　了解了佳的美E8HD的主要芯片和模块之后，下面主要看一看E8HD的这块8寸1280*768分辨率的超清屏幕。

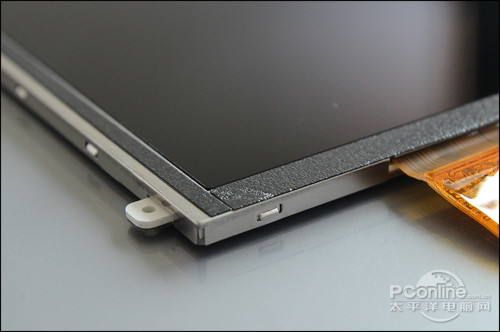

双核超清好品质——佳的美E8HD 屏幕

　　小编做了深度拆解，佳的美E8HD的屏幕和屏幕面框得到了较为彻底的分离，从上图可以大概可以看出8.0英寸屏幕的大小，这款屏幕采用TFT材质，分辨率达到1280×768，亮度可达到250cd/m2，对比度为400:1。

双核超清好品质——佳的美E8HD 屏幕排线

　　佳的美E8HD黄色的屏幕排线，即FPC柔性电路板，面积颇大，里面的细小电子元件排列密集整齐，线路大多进行了屏蔽处理，有着良好的抗干扰特性。

双核超清好品质——佳的美E8HD 线路

　　佳的美E8HD的屏幕一个底角连接着一黑一红的两条线路，这两条线路直接连接到PCB主板，估计是用来给屏幕供电。

双核超清好品质——佳的美E8HD 屏幕设计

　　佳的美E8HD的屏幕内部边框四周都粘贴了一层石墨散热片，能够良好地支持屏幕与机身内部的散热。

双核超清好品质——佳的美E8HD 屏幕排线连接处

　　而在佳的美E8HD的面框上，在其右下角位置则还有一个黑色的触控排线，上图显示触控排线一端连接到屏幕玻璃镜面所在的线路上。

双核超清好品质——佳的美E8HD 触控芯片

　　至于触控屏幕排线的另一端则连接到佳的美E8HD的屏幕触控芯片上，触控芯片在文章前面的内部机身概览图已经有提到，型号为MG8698H，该芯片能够提供良好的五点电容触控性能。

四、双核超清好品质——佳的美E8HD其它元件

　　最后这一章节，再逐一介绍一下佳的美E8HD的其他独立组成部分。

双核超清好品质——佳的美E8HD 电池

　　首先是佳的美E8HD的电池，采用的型号为BP4362157，电池容量达到5000mAh，电压为3.7V，属于锂聚合物电池，通过了RoHS、CE、UR认证，较普通平板的电池更加可靠。

双核超清好品质——佳的美E8HD 扬声器（其一）

　　佳的美E8HD配备了一对扬声器，上图是其中一个，可以看到扬声器的线路焊接处采用了特殊防护。

双核超清好品质——佳的美E8HD 按键板

　　佳的美E8HD的按键板包含电源键、音量+、音量-按键，依靠一条白色排线与主板相连。

双核超清好品质——佳的美E8HD 接口板

　　佳的美E8HD的接口板能够完全独立取出，接口板包括耳机接口、TF卡槽、HDMI 1.4接口、Micro USB接口和电源充电接口。

双核超清好品质——佳的美E8HD 前后摄像头

　　佳的美E8HD还配备了双摄像头，上图中上一条为后置200万摄像头，下一条为前置30万摄像头。

总结：

799双核超清平板 佳的美E8HD好品质

　　佳的美E8HD搭载AML8726-MX双核方案，采用最高1.5GHz的双核Cortex-A9处理器，内置Mali-400 MP双核高频图形处理器，搭配1GB DDR3和8GB闪存，而且配备了1280×768分辨率屏幕，硬件配置不俗。不仅如此，通过拆机，我们也认识到佳的美E8HD的专业做工与高端品质。正所谓细节铸造品质，这款超清双核平板佳的美E8HD的精细做工，相信会让众多用户对该款平板引发好感。如今这款产品已经上市，感兴趣的用户可以多加关注。
