解读超炫滚珠操控 卡丁V3拆机综合评测

卡丁V3滚珠操控解析：

　　我们再仔细看下卡丁V3的操控滚珠元件，虽然在机壳上的滚珠装置约莫手指头般大，但是结构看上去已经复杂。到底它是怎么实现操作的呢？

卡丁V3滚珠操控

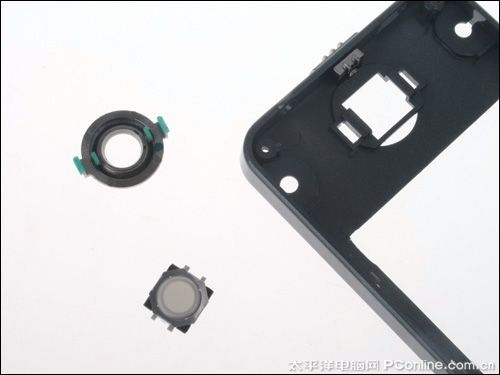

　　带着疑问，再仔细揣摩。发现用手把绿色的卡扣一推，就可以把操控滚珠一大块拿出来，原来是有一个金属原盘来固定着操控滚珠元件的，小工艺中有大智慧。

卡丁V3操作模块

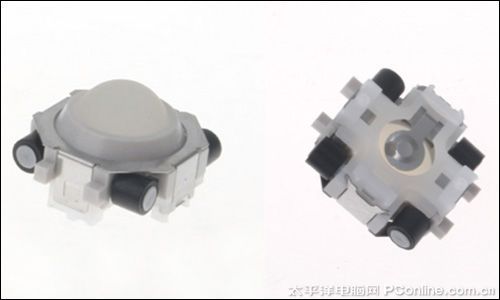

　　再放大滚珠元件的两个方向的大图，看到滚珠的四周都设置了黑色的径向充磁的小磁铁。四个径向磁铁代表着X轴和Y轴，精确的计算操作滚珠的滚动距离和位置。这里大家就发现与鼠标的轨迹球设计相似，但是不同在于四块磁铁和滚珠没有摩擦，那么使用的寿命将很长。

卡丁V3

　　如上图所示，电路板上有四个方向的霍尔传感器，滚珠的移动方向和频率和这传感器将形成一定信号，再由编码器确认实际移动的距离和方位，产生相应的电信号传给主控芯片，以确定光标在屏幕上的正确位置。这里也看到，其实卡丁V3的换成多方向选择的UI，那么这个滚珠装置的应用将更加充分。

卡丁V3电路

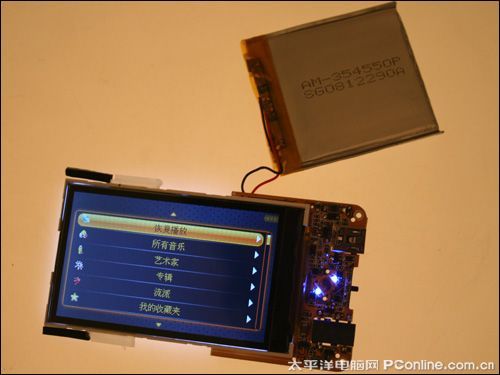

　　已经分解得体无完肤的卡丁V3电路板，按下电源开关，仍然正常运作。这里我们看到，原来操控滚珠发出的幽幽蓝光，并非从滚珠元件而来，而是在电路板上的传感区的中央两点。

卡丁V3电路

　　在没有金属原盘的固定下，再把滚珠元件放下电路板传感器的上面，也可以完成方向性和确认键的操作，灵敏依旧。滚珠再次发出了幽幽蓝光，到这里它的操作原理和发光部件我们都了解地比较透彻了。

卡丁V3拆机

　　卡丁V3拥有RM、RMVB、MPEG-4、AVI、FLV、DAT、WMV、ASF、3GP、MPG和音频FLAC、APE、MP3，WMA，WAV、ACC、OGG的影音盛宴，让人实用耐用欲罢不能；而本次的解构评测，让大家看到了发出幽幽蓝光的操控滚珠的所有，卡丁V3从外而内的告诉大家，目前销售火爆的现象是有道理的，近来想入手小体积MP4的可以关注。
