Android神奇四侠 双模MP4集群拆机评测

二、精细双模——音悦汇T11Pro拆机

　　音悦汇T11Pro的设计工艺较为精湛，不过它也是四台双模MP4中最难拆装的一台。

音悦汇 T11PRO(8G)  图片  评测  论坛  报价  网购实价

　　T11Pro的拆装之难，原因在于前边框与后盖板采用卡扣紧密咬合的结合方式，由于边框为镁铝合金、结实坚固、不会变形，而后盖的ABS工程塑料结构厚实、硬度很高，所以拆解时需要花费很大力气撬开卡扣。

全家福

　　当然，把T11Pro的外壳分离后，只需拆除内部的固定边框即可将各部件分开，如上图所示，按左右上下顺序分别为：塑料材质内部固定框，镁铝合金前面板框，ABS工程塑料背板，主电路板及电池，触摸屏。

重要部件

　　与T8Pro的部件图对比，发现T11Pro的部件数量少了一件，这是因为小编没有把T11Pro的触摸屏与显示屏分开，因为T11Pro的触屏设计与T8Pro不同，不易与显示屏分离，如果强行进一步分离容易损坏触屏模组。

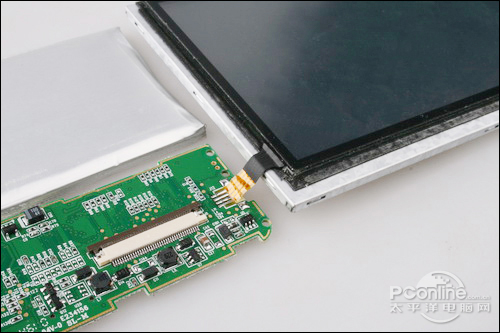

排线

　　T11Pro的屏幕模块主要分为三层结构，最上层是负责触摸反馈的电阻式触摸感应层，中间层则是坚固的钢化玻璃层，承托上层触摸层的同时并保护下层脆弱的显示屏幕，最内层的是液晶显示面板，周边同样嵌套了有防尘防震海绵。

屏幕

　　显示屏是5英寸1600万色WVGA（分辨率800*480）的高清屏，编号为HSD050GT09A30-ST，根据其HSD050的编号头，其生产厂家应为台湾的瀚宇彩晶公司。

电路板

　　观察T11Pro主电路板，可以看出整块电路用料十足，整体电路设计紧凑而简约，6层PCB版双面贴片，制造工艺复杂而精致。

主控芯片

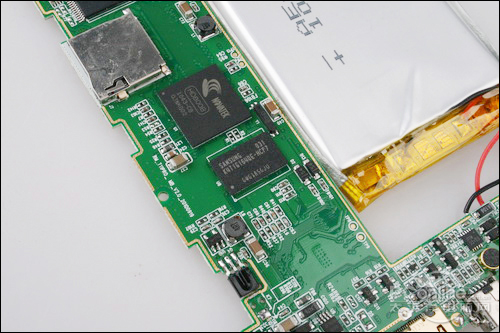

　　主控芯片同T8Pro一样，也是采用BGA封装的Novatek的HD800B，在MP4系统下可以轻松胜任1080P视频解码，而且兼容性强大，可以播放几乎所有的常见视频格式。内存芯片同样采用一颗三星的K4T1G164QE-HCF7，容量为128MB。

存储

　　两片Hynix H27UBG8T2ATR-BC闪存，为T11Pro提供高达8G的内置存储空间。

闪存

　　在内置闪存芯片和主控芯片中间，是T11Pro的TF插槽，对于双模MP4而言，TF存储卡不仅可以实现存储容量的提升，也是Android系统固件的运行基础。

接口

　　上图为T11Pro的外部扩展元件，从左至右分别为耳机插口，电池充电插口，内置MIC拾音器，Mini USB插口，HDMI插口。不仅排列整齐，做工规整，为了保证传输稳定和使用寿命，有的元件还使用了镀金接口，甚至连MIC也用上了镀金材质，真是不惜成本，值得一赞。

接口元件

　　再从另一个角度看看各种接口和其它元件，每一个细节都同样细致，高度紧凑的布局直观呈现。
