炬力FLASH内核 可欧TV-200网友拆机评测

2011-01-12 10:59  出处:PConline原创  作者:PConline评测室·荷包蛋   责任编辑:tanhuishun

1可欧TV-200外壳拆解回顶部

  随着FLASH技术的引入,让MP4不仅在视觉上面丰富多彩,而且运行速度、文件种类、游戏可玩性等方面均获得大大的提高。时尚品牌可欧(KO),新一代FLASH火热产品——可欧TV-200,在TV-500原有的基础上,对外观设计、扬声器音量、SRS音质以及触摸屏操控灵敏度等方面都作出适当的改良,并加入500万像素的摄像头,除了具有清晰度甚高的拍照能力之外,还能够支持720P的高清视频拍摄,实现了从内涵功能到外观使用的全面升级。

  通过对可欧TV-200的功能评测,相信大家对其外观、功能等方面都有一定的了解,在本文中,将通过TV-200的深度拆机点评,把可欧TV-200最真实的一面展现在您的眼前。下面,一起近距离探究一下此款以“FLASH+拍摄”闻名的火热MP4内在的神秘之处。

一、可欧TV-200外壳拆解

  可欧TV-200外观简约而不失高贵大方,哑光塑料材质使握感舒适自然,并不容易留下指纹与刮痕,而且硬度比较高,耐污耐摸耐撞。弧度设计的正面,使TV-200边框显得纤薄。相对于市面上的5.0英寸产品,可欧TV-200具有质量轻盈,方便携带的优势。此外,TV-200在工艺处理与细节做工方面十分细致。皆因可欧TV-200采用优秀材质卡扣的固定设计,坚固稳定,不容易被撞散,评测人员

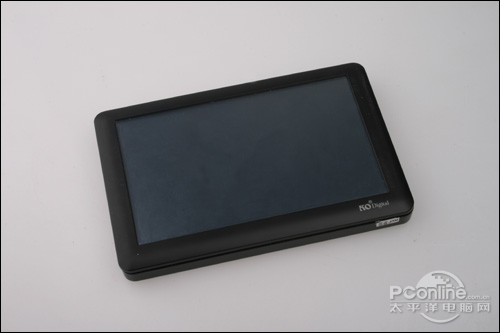

可欧TV-200

  屏幕边框纤细,大大降低了TV-200的体积与重量,使拥有着5.0英寸大屏幕的可欧TV-200仅具有4.3英寸产品的体积、重量大小,日常携带方便。另外,TV-200整机前壳与后壳通过卡扣紧密结合,使壳内零件保持稳固,有效防止震动对TV-200使用的影响。

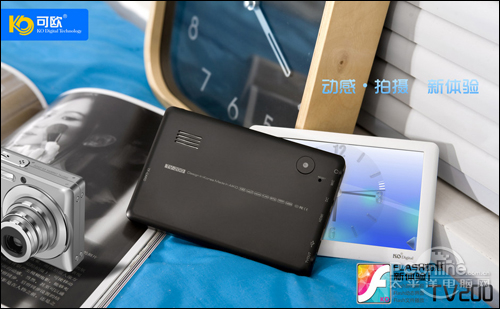

背面

  可欧TV-200背部独特的扬声器设计与500万像素摄像头,设置在中上部位置,避开了握持时手部的遮挡。

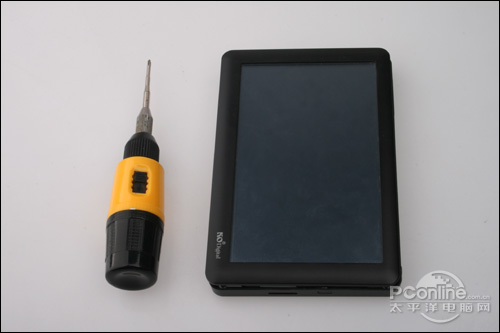

打开外壳

  下面将用螺丝刀工具,打开可欧TV-200坚硬的外壳,一切神秘探索将由这里开始。


打开外壳

  由于可欧TV-200是采用卡扣设计的,产品外部完全没有一颗螺丝,因此只能通过螺丝刀将其外壳撬开,撬开之后可以清晰看到上下两块面板。


面板

  打开可欧TV-200后,两面板之间通过显示屏排线实现连接,把显示屏与主板完整统一起来,通过折叠的设计方式,有效降低TV-200的体积。上图中,是可欧TV-200下方的面板就其电路主板,左下方有一椭圆缺口,使扬声器充分露出,并形成一定的共鸣空间,使其扬声器音量不俗。

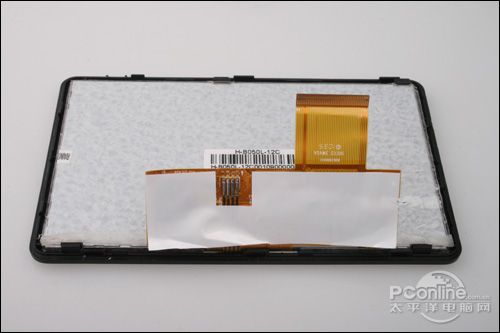

排线

  可欧TV-200显示屏与电路主板链接的排线仅有一条,比一些双排线的产品更加直接方便,而且触摸屏与显示屏使用统一条排线,使触摸反应更加灵敏、流畅。另外,在排线外侧有一层绝缘的塑料白色贴纸,把排线上的电路覆盖着,起到良好的保护和防止短路的作用。

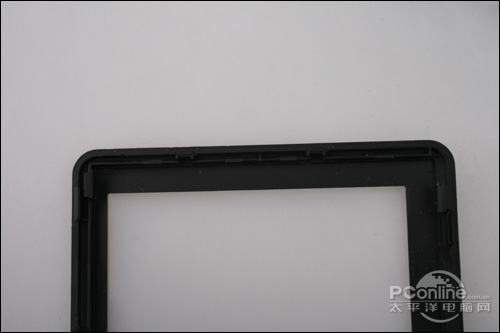

屏幕框

  可欧TV-200屏幕的边框设计简单而巧妙,坚固的材质与加厚的双层边框设计,使TV-200的边框更加坚硬稳固,不容易断折或粉碎。

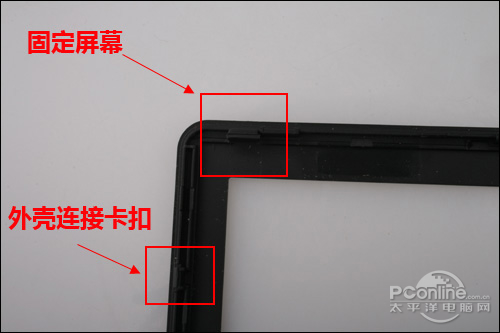

边框细节赏析

  除了边框坚固之外,可欧TV-200的边框均具有牢固的两种卡扣设计,一种是用来把固定显示屏,另一种是用来与背板外壳连接固定的卡扣,使显示屏、外壳之间紧密的链接固定在一齐。>>

2可欧TV-200屏幕与边框鉴赏回顶部

二、可欧TV-200屏幕与边框鉴赏

  可欧TV-200的5.0英寸大屏幕,分辨率高达800×480像素,就评测人员观察,显示效果清晰细腻,画面鲜艳色彩丰富,亮度与对比度适中,观看电影、图片浏览、电子书阅读均有优秀的效果。此外,可欧的屏幕仅有一显示屏排线,与电路主板之间紧密连接,整体布局合理。

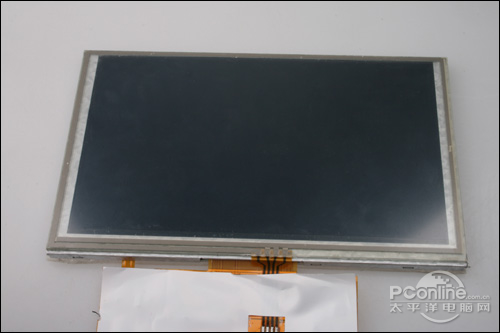

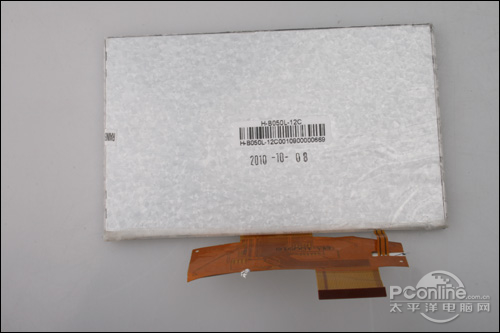

屏幕

  可欧TV-200的屏幕背面印有一些列屏幕相关的产品序列号与封装日期信息。另外,TV-200屏幕四周被不锈钢金属外壳严密包裹着,轻薄坚固、耐磨耐压。


屏幕

  可欧TV-200屏幕边缘纤细,比其他5.0英寸产品更加小,可视面积较为充裕,可视面积经量度为12cm×7.5cm。


屏幕厚度

  可欧TV-200整个屏幕模组采用整体组合工艺,屏幕边缘与底面的结构防护相当细致,并且触控屏与屏幕一体化设计厚度仅有0.45cm,有效降低了TV-200的整体厚度。

三、可欧TV-200背板与电路设计点评

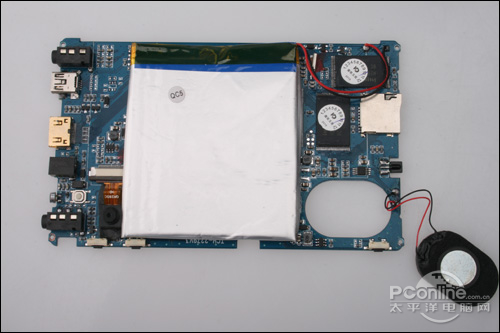

  TV-200的电路主板设计合理,长方形的主板用料讲究,电池用双面胶黏贴在电路主板,有效降低所占面积,布局合理。


可欧TV200

  可欧TV-200的电路主板与背板通过螺丝固定在一起,有效提高电路主板的稳固度之余,还起到防震的作用。另外,电池只是黏贴在电路主板上,这种做法也较为常见。

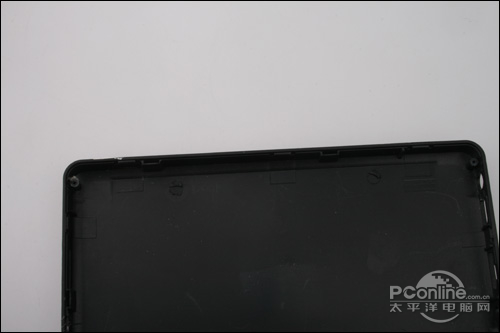

背壳

  再来看看可欧TV-200保护电路主板的背板外壳,能够清晰看到背板仅有简单的卡扣与螺丝口,致使TV-200的背壳质量轻盈。虽然TV-200的背壳设计简单,但是材质十分的坚硬,不容易折断。


电池

  可欧TV-200的电池与扬声器均是通过正负极焊接在电路主板上的,拆机的时候容易不小心弄断。但是电池紧紧黏贴在电路主板上,而扬声器则以主板缺口固定,非常牢固,因此在产品完整封装的时候,是绝对不会造成断开焊接的。

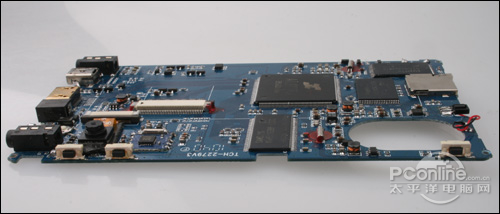

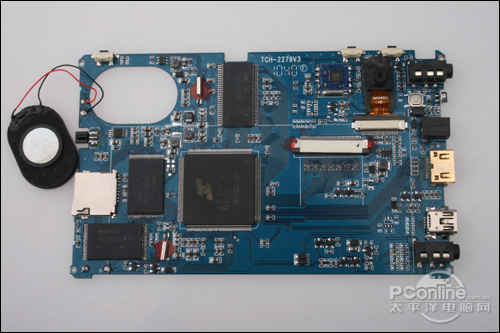

电路主板

  可欧TV-200的电路主板中的排布紧密,使其体积精小,整体布局合理。


按键

  从上方看电路主板,可以看到可欧TV-200的三个功能按键,分别设置在左右两段。按键是通过金属四方体固定在主板上,稳固之余,反应也非常灵敏。

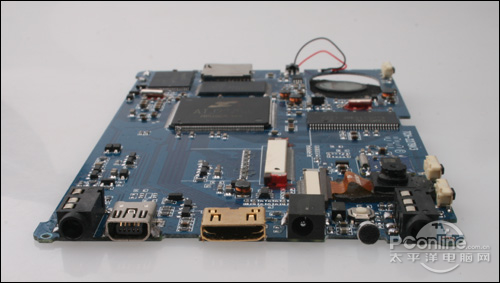

接口

  从左侧面看,可欧TV-200的接口统一焊接在这一侧,分别有耳机接口、内置录音孔、外接电源接口、HDMI输出接口、USB传输接口、TV-OUT输出接口。


红外线接收器

  从右侧面看,映入眼帘的是中部偏左的一个突出的小块,这小块是可欧TV-200的红外线接受感应器,感应器右手边有着TF卡插口,感应器与TF卡插口与芯片位置相当接近,能有效提高反应速度。>>

3可欧TV-200背板与电路设计点评回顶部

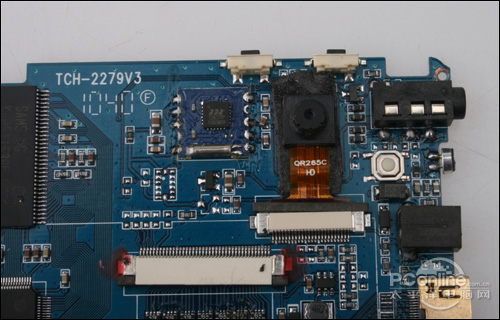

  圆形突出的模块就是可欧TV-200的500万像素摄像头,除了能够具有高清晰度的摄影能力之外,还能拍摄720P的高清视频。摄像头下面焊接有显示屏的排线插口,能支持排线的插拔,一些发烧玩家大可自己DIY组装屏幕替代使用。


摄像头

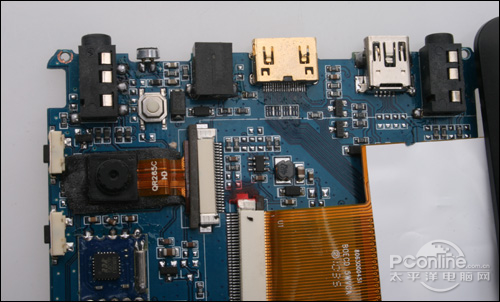

显示屏排线设置的位置,避开芯片排布,设计也较为合理


功能接口

  可欧TV-200的电路主板将功能接口统一排放,比较方便接口的使用。

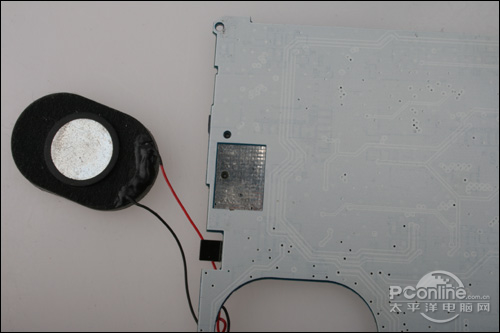

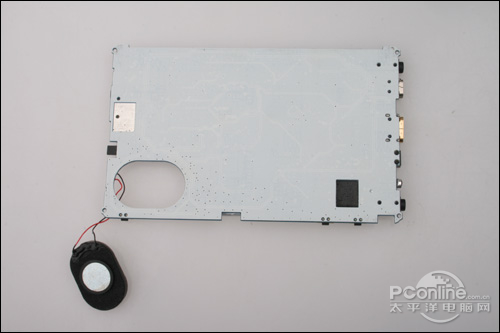

电路板背部

  可欧TV-200的电路主板背部简洁光滑,而且并没有排布芯片,这样的设置有助于减少机身厚度。比较特别的是可欧官方涂上了一层白色绝缘层,防止电路短路之用。

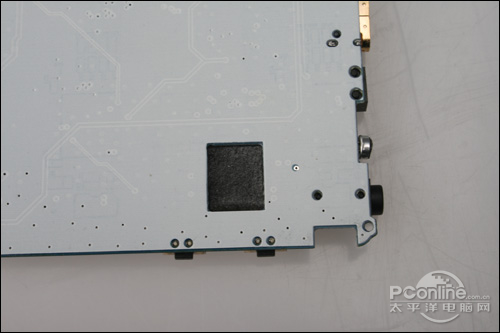

摄像头的背部海绵,用于减震,有助于保护摄像元件

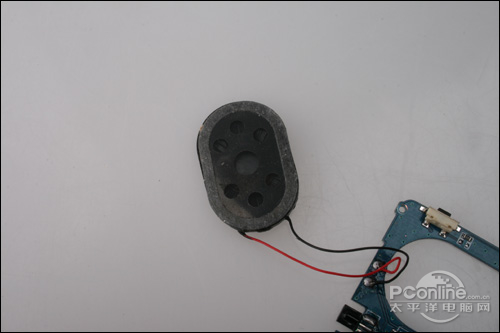

可欧TV-200采用的扬声器设计,表面有一层滤膜,用于防尘


扬声器

  背面有一具有7个小圆形的金属版,使整个扬声器处于两片金属的夹盖空间之内,形成一个共鸣空间,使可欧TV-200扬声器无论是音质,还是音量都比以往的产品有所提高。

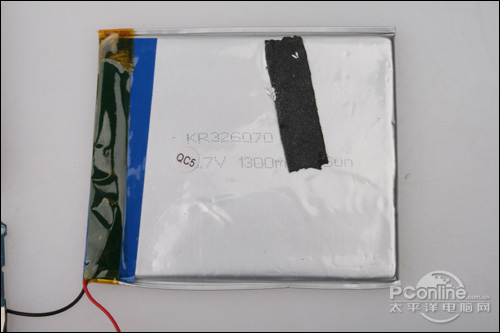

电池

  可欧TV-200的电池采用1300mAh电量,3.7V输出电压的锂电池,虽然含电量并不算高,但是由于TV-200采用FLASH技术与节能控制,使整个机器运行耗能大大降低,即使是视频播放,可欧TV-200的续航时间也能达到3.45小时以上,可见其电池使用时间并不比市面上同类型的5.0英寸产品逊色。

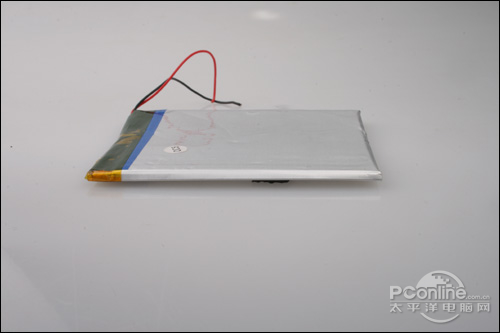

电池

  可欧TV-200的锂电池体积精小,重量轻盈,而且厚度仅有0.3cm。

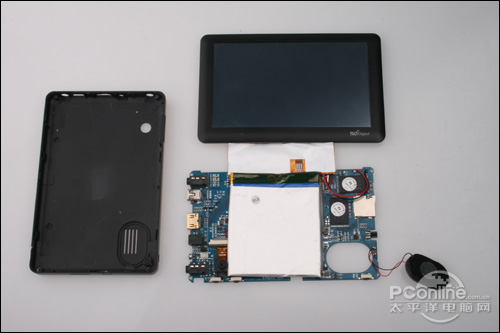

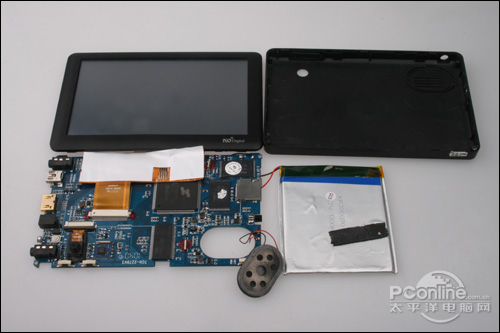

全家福

  可欧TV-200内部元件整体设计巧妙,合理统一起来,使体积与重量大大降低,携带相当方便。>>

4炬力ATJ2279A CPU和三星缓存回顶部

四、可欧TV-200芯片元件解析

1、处理器:炬力ATJ2279A

  在可欧TV-200的电路主板上,可以清晰看到最大的一块芯片炬力ATJ2279A,是TV-200的处理器芯片。作为可欧TV-200的芯片核心——炬力ATJ2279A处理器,在电路主板上被其他细小芯片包围着,促进其相互之间的数据传输,使TV-200运作性能优化。

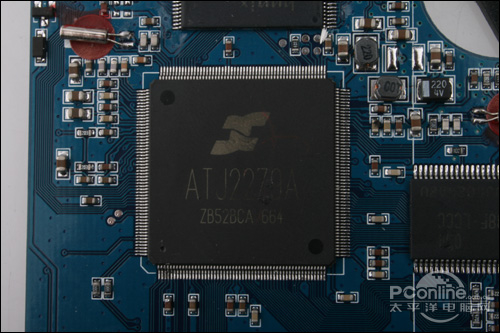

TV-200处理器——炬力ATJ2279A


炬力

  炬力集成电路设计有限公司(以下简称炬力),是一家致力于集成电路设计与制造的大型半导体技术公司。公司在数字多媒体影音主控芯片的研发和生产方面具有世界领先的优势,公司的多媒体芯片产品占据全球近50%的市场份额,炬力当年的ATJ2085和2097,是MP3时代的一个转折,实现MP3向MP4的跨越。而这款ATJ2279A,是第一款支持Flash操作界面、Flash游戏、Flash播放器的主控芯片,是MP4里程碑上的一次光辉跳跃的创新


炬力FLASH新体验

(1)ATJ2279的架构介绍:基于复杂且功能强大的”三核芯”(Triple Core)架构

  1.内含一个高速32位元中央处理器(CPU)。
  2.内含一个全格式720P(支持高达1280*720像素的分辨率)视频解码器。
  3.内含一个模拟3D图形处理单元(GPU)。

(2)ATJ2279的具体功能表现为:

  1.该主控支持各种格式的高清视频解码。
  2.该主控为第一颗支持触控式Flash操作界面、Flash游戏、Flash播放器的主控。
  3.该主控支持高清DV录制功能。
  4.该主控在触控面板与互动式Flash界面搭配下,多了Flash游戏及Flash动画等新应用。
  5.该主控在图片展示/电子书阅读等传统功能也在触控下。
  6.该主控内置了电源管理单元。
  7.该主控内置了目前最高端的HDMI传输器。
  8.该主控支持DDR2 记忆体。
  9.该主控支持最新的TLC NAND Flash。
  10.该主控支持40bit ECC。
  11.该主控为LQFP封装。
  12.该主控支持CPU屏、RGB屏支持。
  13.该主控支持USB2.0 High Speed。
  14.该主控支持MP3/WMA/WAV/ASF/OGG/APE/FLAC/AAC等全格式音频播放。
  15.该主控支持TVOUT/YPbpr色差分量视频输出。

2、缓存颗粒芯片:三星K4H511638F-LCCC

  可欧TV-200的电路主板上,在主控芯片隔壁的位置有一三星K4H511638F-LCCC的闪存颗粒芯片,采用TSOP66封装,缓存速度为512MB。


三星缓存


此缓存芯片采用TSOP66封装,性能处于主流水准。

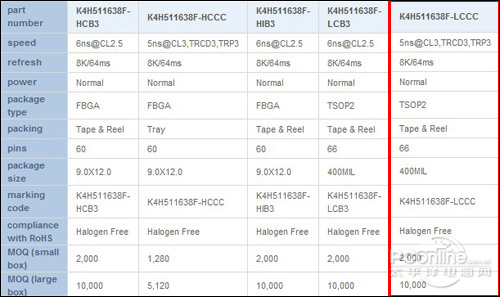

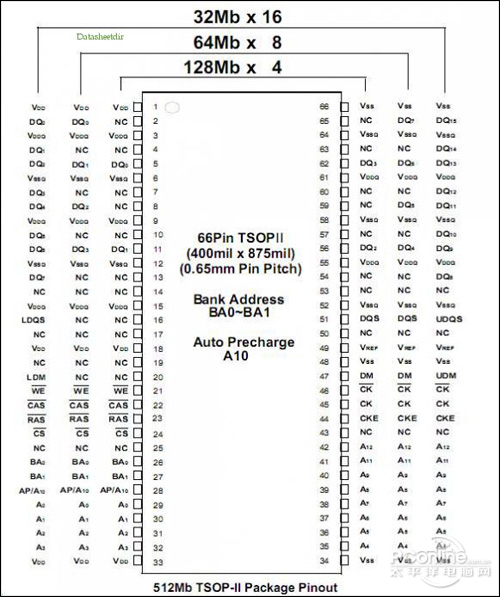

三星K4H511638F-LCCC的构造设计

三星K4H511638F的具体信息为:

  规格尺寸:8mm
  工作温度:0~70℃
  静态功耗:2.5mW
  制作工艺:半导体集成
  导电类型:单极型

5现代闪存芯片和瑞迪科收音芯片回顶部

3、NAND FLASH闪存芯片:现代H27UBG8T2ATR

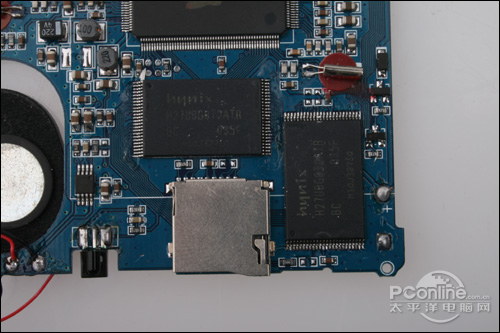

  在电路主板上的主控芯片另一侧,具有两片现代HYNIX H27UBG8T2ATR闪存芯片,容量为4GB,产品适用于MP3,MP4,U盘数码相框,闪存记忆卡,录音笔,通讯设备、GPS等便携PMP产品,两片芯片共8GB,喜欢看高清电影的朋友,可欧TV-200给予你足够的存储空间,并且玩家们可通过TF卡把容量扩展至更大。


两片闪存芯片十分靠近,运算起来快速。

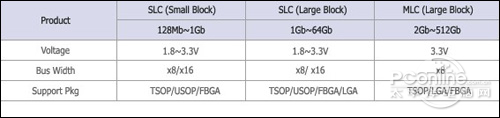

nand flash闪存的主要特点

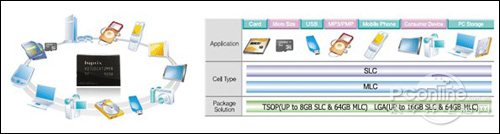

nand flash闪存的应用

4、收音芯片:瑞迪科RDA5807P

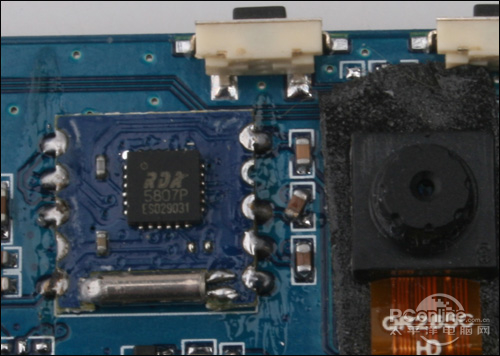

  在摄像头的左边不远的位置,有着一块极小的芯片——瑞迪科RDA5807P,是可欧TV-200的收音芯片。在MP4产品当中,独立的收音芯片并不常见,而可欧TV-200的收音芯片距离主要干扰源CPU与屏幕背光很远,致使TV-200在收音功能方面信号更加清晰,听感更加真实。


瑞迪科RDA5807P

  RDA5807芯片研发而成的新一代数字调频收音机模块,主要应用于MP3/MP4媒体播放机,具有比传统模拟制式收音机模块更突出的性能表现,音质更清晰,噪音极少,功耗更低,集成度高,对炬力流行方案能够很好兼容,性能更稳定。

特征如下:

1.国内首颗采用CMOS工艺的调频收音机芯片。
2.驱动能力强,可直接驱动耳机及放大器。
3.功耗低,比国外最先进数字收音机方案还低1mA。
4.频率覆盖从76M-108M的各国调频波段。
5.高集成度,所需外围器件数几乎为零。
6.强大的LOW-IF数字音频结构。
7.强大的数字信号处理技术(DSP),实现自动频率控制和自动增益控制。
8.数字自适应噪声抑制。
9.接受灵敏度高、音质出色、立体声效果优异。
10.支持重低音,可调式电台搜寻、柔软静音和混音等功能。
11.只需一个32.768K晶体作为参考时钟。
12.支持I2C和SPI数字接口,支持I2S音频接口,可以配合所有多媒体处理芯片。
13.可调去加重(50/75us)。
14.数字音量控制。
15.线性模拟输出电压。
16.封装面积仅为11.0×11.0mm。

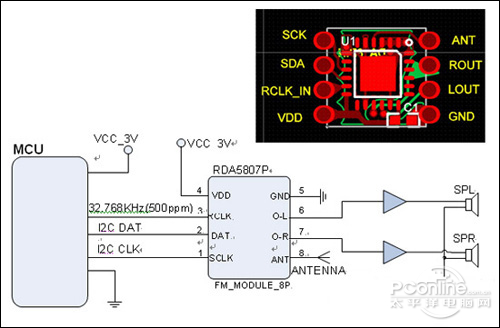

收音芯片瑞迪科RDA5807P的运作模式

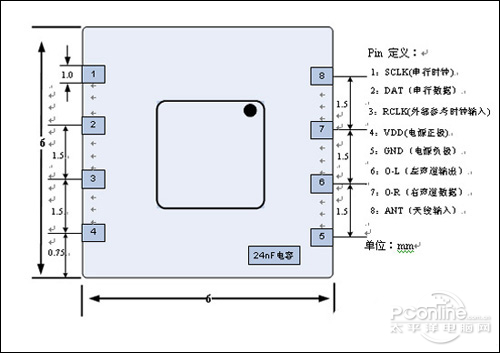

收音芯片瑞迪科RDA5807P的构造设计

综述


可欧TV200

  通过以上对可欧TV-200的拆解剖析,可以看到其高端的优良用料,并充分展现出巧妙合理的布局,精细的造工,使各功能模块的运行速度有效提高。另外,搭载着炬力ATJ2279A的处理器芯片方案,通过FLASH技术应用,以及加入500万像素摄像头的可欧TV-200,由内而外散发出高品质的魅力色彩,通过强大的FLASH兼容能力与高质量的视频、照片拍摄,使消费者能够随心所欲的享受轻松的生活娱乐体验。此外,通过后续的固件升级与产品增值服务,相信可欧TV-200的FLASH应用将会变得更加精彩。[返回频道首页]
