RK2918第一机！爆拆酷比魔方平板U9GT

　　【PConline 试用】在最近的平板市场上，最引人关注的产品莫过于酷比魔方的U9GT了，这款被称为“RK2918第一机”的国产平板率先采用了瑞芯微专门定位给平板产品的RK2918主控方案，拥有1.2GHz主频的处理器，同时还搭载7英寸5点触控显示屏和3D加速芯片，并采用Android 2.3版操作系统，无论是硬件配置的组合还是系统与应用的配备，各方面已经完全不逊色于国际品牌的主流平板产品，再加上属于国产机的极具竞争力的价格，这些都让U9GT拥有十足的性价比和竞争力。

酷比魔方 U9 GT  图片  评测  论坛  报价  网购实价

　　那么，这样一款极具里程碑意义的产品是怎样打造而来的，在实惠和高配置的背后，产品内部的做工如何？是偷工减料还是以成熟的打造来实现实惠的价格呢？这次我们拿到U9GT，就不妨以拆机的方式来探究产品的内部情况，满足大家深入了解、一窥究竟的好奇心。

机器正面

　　这就是机器的正面了。常规且已经成熟的平板电脑面板设计，配备了一块7英寸800×600像素分辨率的显示屏，一屏当中显示的内容足够丰富。而且这块屏幕采用电容触控原理，支持多达5点触摸识别（绝大多数国产平板或MID虽然说是电容触控，但一般只支持两点识别，在日常使用和游戏当中很多应用都不能发挥效果），在进行拖拽操作或者与朋友一起玩《水果忍者》等游戏时，5点触控的优势就会发挥出来，即便是普通的操作，能同时识别更多的“点”，其实也大大加强了触摸的准确性。

正反两面

　　这是拆机之后的正反两面，正面一块大屏幕加上前置摄像头和物理的返回键，背面是整块铝制外壳。尤其是这块铝材质面板霸气十足，做工也是非常细腻，设计非常完整，整体打造的成熟度也能感受到厂商的工艺水准。

机器底部

　　这是机身底部，继续能感受到一体成型工艺的出色，各种插槽、插孔和扬声器等位置的边缘都非常细腻，切割什么的和iPad毫无区别。

按键和接口

　　图式机身底部的各种元素，包括ESC键和菜单选项键、扬声器金属网、3.5mm耳机插孔、TF卡插槽和充电接口等等。分布合理，在双手把持平板电脑时，按键都能出现在比较顺手的位置，方便操作。

机器内部全景图

　　拆机之后内部构造的全景图，足够清晰，一目了然，很紧凑地利用了机身内部的空间，这样能够在配备7英寸屏幕的基础上控制机身尺寸，保证用户轻松携带和随时使用。

机器内部全景图

　　开始进入到内部配件的环节，进行标注之后我们就能看到主要配件的分布情况了。面积最大的是电池，为了保证续航时间，酷比魔方为U9GT配置的是高达4000毫安时的电池，这让机器能做到正常使用7小时，这样的续航表现在目前的平板电脑市场上名列前茅。然后是被锡箔纸覆盖的主控核心和缓存的区域，采用锡箔纸是为了防止干扰，保证运行时的绝对稳定。说起来，一般的机身内部都不会用这样的覆盖方式，而是将芯片全部敞开（看看其它机器的拆机就知道），酷比魔方这样的设计，也表现出打造理念和产品驾驭的成熟。>>

　　然后我们能在上方看到有音频DAC和电容触控的芯片，右边有摄像头模块，右下角是Wi-Fi芯片和天线——注意从Wi-Fi芯片有专门的线路引出到外面的天线位置，这是专门加强信号的设计。很多用其他平板电脑的用户会发现平板电脑的Wi-Fi信号与笔记本电脑等产品的差距还是挺明显的，U9GT在这方面的强化显得非常实在。

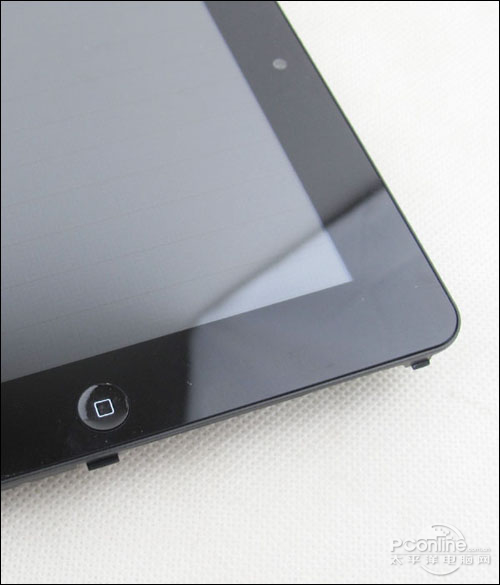

正面

　　再来看看拆开之后的正面面板的细节，上面就是前置的摄像头，下方是物理返回键，留意看看边缘的暗扣，这实现了面板的无螺丝拼装，iPad之类的产品也是同样的设计，省去一些螺丝，让设计整体更加完整，拆装机也方便了不少。

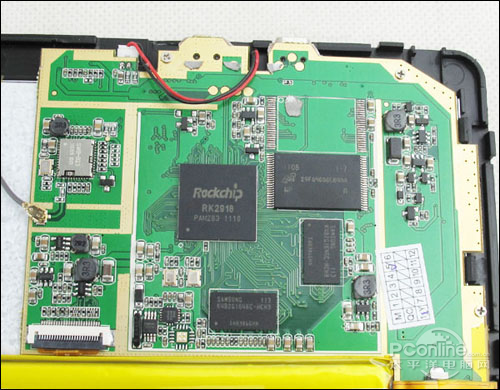

主板

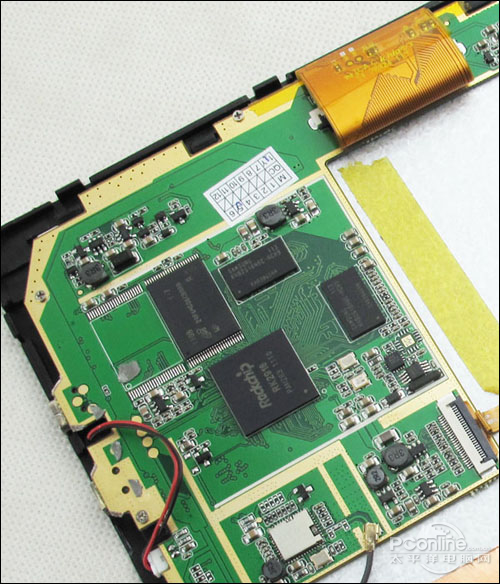

　　接下来到主板了，上面最显眼的就是瑞芯微的RK2918主控方案，这一方案包括A8内核1.2GHz主频的处理器，支持OPEN GL2.0和1080p全高清视频解码，同时对Android 2.3版系统提供了完善支持，以及通过JIT等来进一步提升系统的运行效率，这是目前国产平板和MID行业性能最强、各方面表现最均衡的主控方案。而在主控旁边是一个闪存和两个缓存，至于左边，则是蓝牙和刚才已经看到了的Wi-Fi芯片。

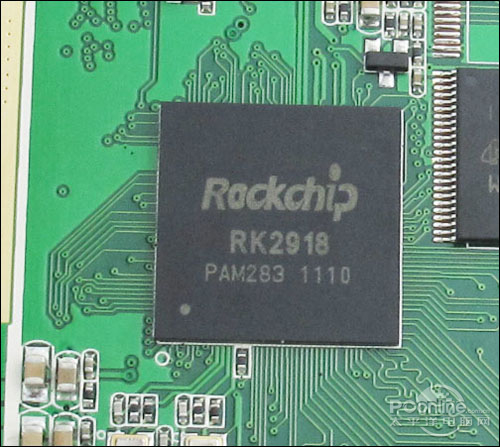

RK2918主控

　　近距离看看瑞芯微RK2918芯片。酷比魔方U9GT平板电脑搭载了RK2918主控芯片， ARM Cortex A8内核，处理器主频高达1.2GHz，支持Neon协处理器和512KB二极缓存，并内置图形2D/3D加速. 搭载了强大的开放型安卓2.3智能操作系统，GOOGLE创立的安卓系统，是世界占有率最高的智能平台，超过10万个全免费应用软件可供下载使用。酷比魔方U9GT完美实现1080P视频解码，支持MKV、AVI、RM、RMVB、MP4、MOV、VOB、DAT、FLV、3GP、H.264等视频格式视频播放。重力感应不仅能够按照机器摆放方位自动实现横竖屏幕切换，并可体验丰富多彩的重力感应游戏！WIFI无线上网让您畅游互联网，随时随地实现无线互联网体验。

镁光闪存

　　这是镁光的29F64G08CBAAA闪存芯片，技术最成熟和表现最稳定的平板、MID与MP4播放器适用的闪存芯片，对于很多U盘厂商来说也是首选，它采用34nm工艺，采用大密度高集成的MLC结构。

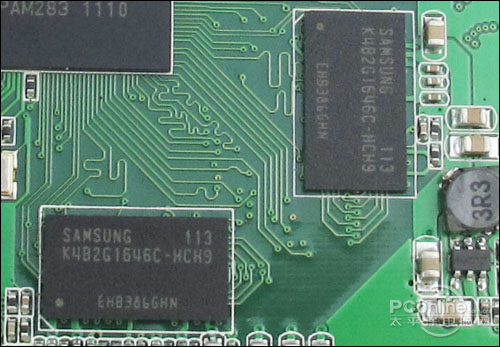

三星缓存

　　这是两颗三星的K4B2G1646C-HCH9缓存颗粒，三星原装的DDR3 SDRAM（很多媒体在介绍U9GT的时候都“下意识地”说成“DDR2”，其实已经升级了，也提醒各位朋友注意），单片容量为256MB，加起来就是512MB，频率为DDR3-1333。这样的512MB DDR3的缓存也是目前国产平板当中的顶级，iPad 2也不过在这一代才升级到512MB，因此对U9GT的实际运行性能和流畅度，我们大可以放心。

摄像头排线

　　右上角的是摄像头的部件（排线从主板连到摄像头），左下角还是刚才看到的Wi-Fi模块和增强电路，通过线路连接到外面的金属片上增强信号。线路都用胶布固定，相比之下很多机器拆开来之后这些位置都是“飘”着的吧。

主控区域

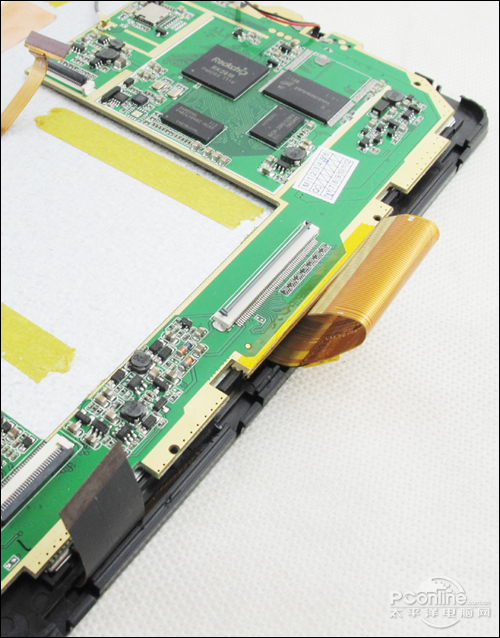

　　从这个角度再来看看主板，上面有大大的排线，这块排线是负责显示屏显示的，在后面我们也会介绍到。而从这个角度可以看到，在U9GT的主板上，主控方案（处理器、缓存、闪存等）、Wi-Fi模块、音频DAC和电容触控芯片以及电池都是各自有相对独立的区域，整体清晰直观，整整齐齐，真是有所谓的“工业美感”。千万别小看内部元件的整齐程度，这直接关系着机器的性能表现、能耗与稳定性。>>

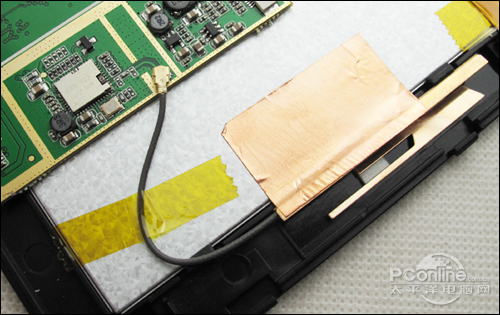

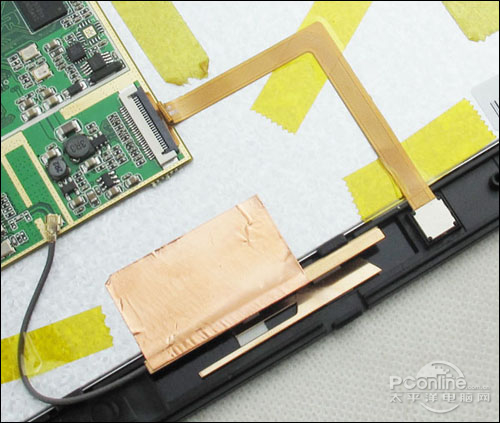

　　继续往下看，这是Wi-Fi模块的全部，包括芯片和加强线路的设计，也通过胶布固定（虽然不固定也不会有任何问题）。

WIFI模块

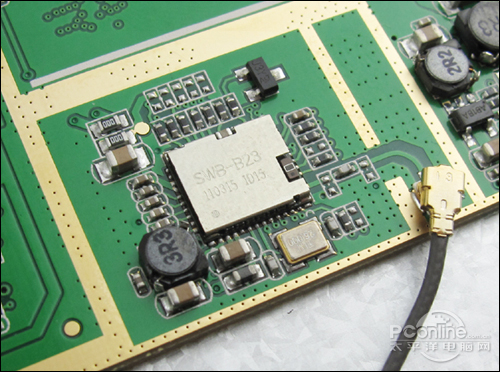

WIFI芯片

　　近距离看看Wi-Fi芯片。同样来自三星的SWB-B23模块，它支持Wi-Fi和蓝牙，三星i9000等智能手机也同样采用的是这一芯片，旗舰机型都选择它，它的性能显然有着充分保证。

音频DAC和电容触控芯片的区域

　　这是音频DAC和电容触控芯片的区域，放到了远离主控方案的另一端，中间有电池隔开，一方面是有利于排线，另一方面也可以避免信号的互相干扰，发挥独立音频输出的优势。

音频控制芯片

　　近距离来看看，这是欧胜的WM8900芯片，MP3、MP4的玩家非常熟悉这一方案，它是欧胜专门定位给手持设备设计的音频解决方案，元件采用小型化的封装，给位置安排和产品体积控制留出更大的空间，同时它能以极低的功耗实现高性能的音频编码，在工作中持续稳定地保持最优的电源效率。

电容触摸控制芯片

　　这是控制电容触控的芯片，来自深圳市汇顶科技（GOODiX）的GT801多点电容屏芯片，它能够完善支持4.8到12英寸电容触控屏的应用，同时它具备专利的噪声抑制电容检测技术和可调节驱动频率的扩频调频技术，这些技术的共同目的都是消除各种干扰，保证快速、灵敏、精准地识别各种触摸动作。

电池

　　取下电池的位置，变成这样。注意右边的排线，黄色宽的那块排线是负责屏幕显示的，给屏幕传输信号，下方的黑色排线负责电容多点触控操作。另外主控芯片上方的线负责的是屏幕背光的灯管，这些共同组成了我们平时对这款机器最直接的体验环节。

近距离看看排线，拆开这里，才能拆开电路部分

屏幕背面

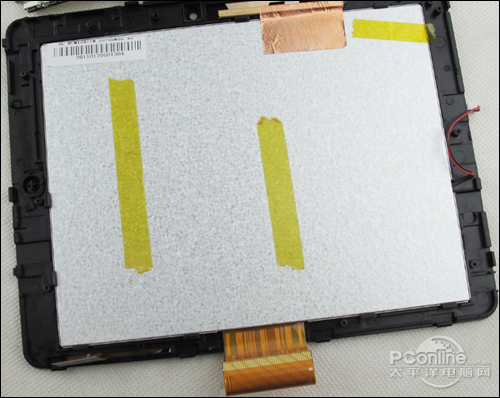

　　猜猜这是哪儿？这其实是把所有电路板和元件都取下来之后剩下的屏幕背面。酷比魔方U9GT采用的 采用7英寸4:3比例镜面五点电容触摸屏，多达五点的触摸感应点，分辨率为800*600。>>

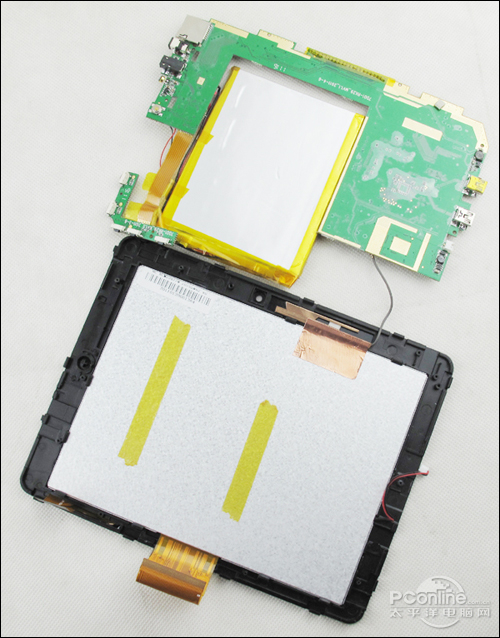

　　这么看就清楚了，屏幕和整个电路板的情况就是这样组合到一起的。

屏幕

按键小板

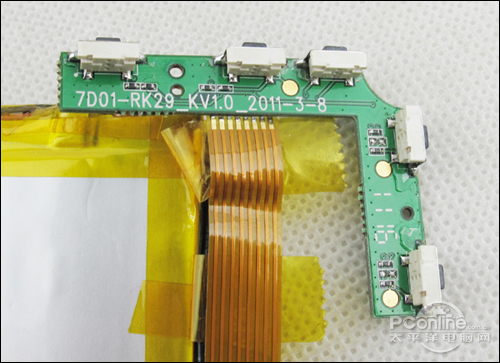

　　这是按键小板，上面集成的是机身按键，也是通过排线的方式与主板连接，实现相应的功能。

翻过来，看看电路板的背面

MIC、存储卡插槽等

　　又是细节位置，MIC、存储卡插槽等放在了这个区域。

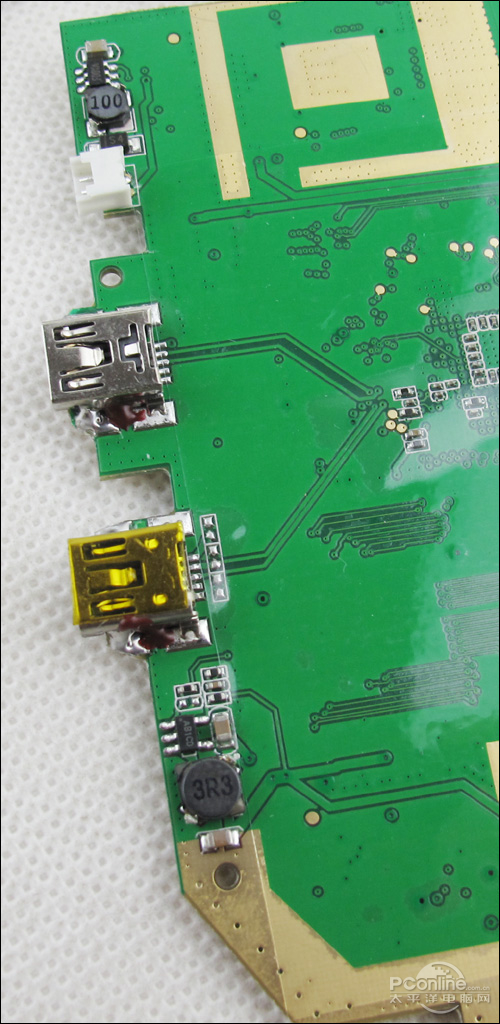

USB、OTG端口

　　这边是USB，OTG等端口。在操作U9GT时我们可以体会到这些端口和之前按键、插槽分布的便捷性，厂商也是经过大量的论证才做出这样的分布设计的。

摄像头部件

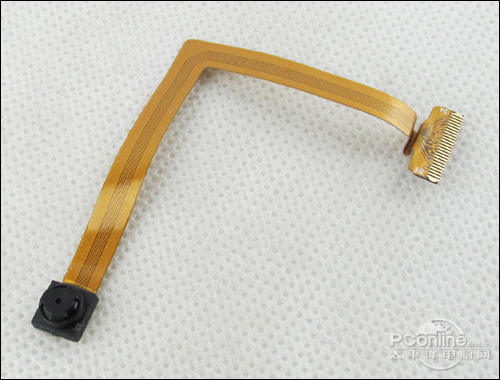

　　这是拆下来的完整的摄像头部件。之前图上没有看清楚的朋友这里可以看得清楚了。

重新点亮

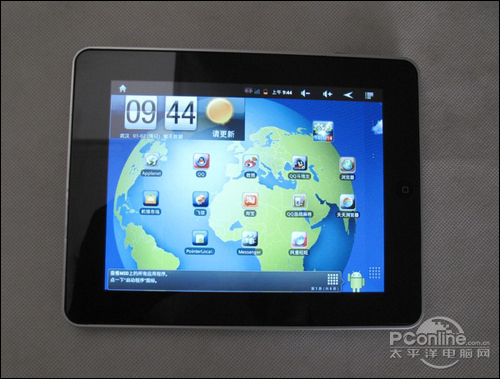

　　一切搞定，拆机之后装回来，重新点亮，右下角的Android小机器人在向我们招手呢。

最后：高集成反映厂商水准

　　对U9GT的拆机似乎比以往我们拆其它的机器都要更简单，省事的暗扣、一目了然的电路板设计都让我们可以很清楚地探究U9GT各元件的分布以及它能具备的工作情况。同时，高度的集成也给我们留下了深刻印象，一块主板上实现了大量的功能，这样在充分发挥主控方案完善应用的同时，也能做到更出色的能耗控制，还省下了机身内部的空间来放置大容量的锂电池，进一步延长续航时间。因此到这里，我们可以说，U9GT通过高集成和成熟工艺来驾驭整部平板，确实做到了以成熟的做工和搭配实现实惠的最终产品价格，这款“瑞芯微RK2918第一机”和率先采用Android 2.3系统的国产平板，有理由成为更多用户的选择。[返回频道首页]
