高清狂想曲 音悦汇T6&T7完整拆机评测

二、电路解析：音悦汇icon T6

　　初步了解了音悦汇T6的外延与细节之美，下面，小编将带你走近T6的内部世界。

　　完全拆解T6后，小编尝试开机，图片清晰的显示出拆解丝毫没有影响到T6的运行，各部件运行正常，视频，音乐，电子书等功能一一测试，都没有不正常情况出现，拆机取得成功。

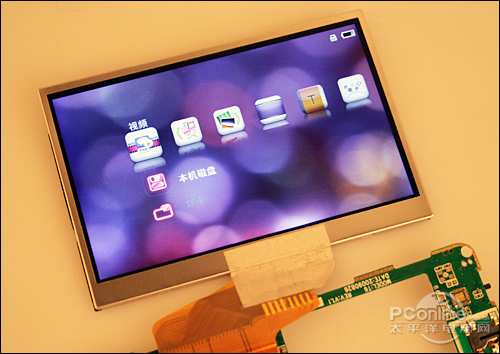

音悦汇T6精致时尚的UI跃然眼前

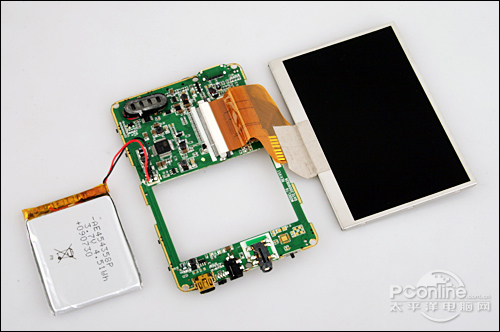

聚合物锂电池、布局简洁的电路板、台湾原厂统宝高清屏

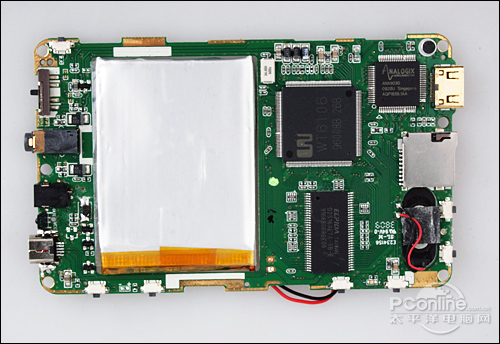

    音悦汇T6的电路板设计比屏幕略大，使用了6层PCB面板，电路板电气性能佳、散热性能好、稳定性好。

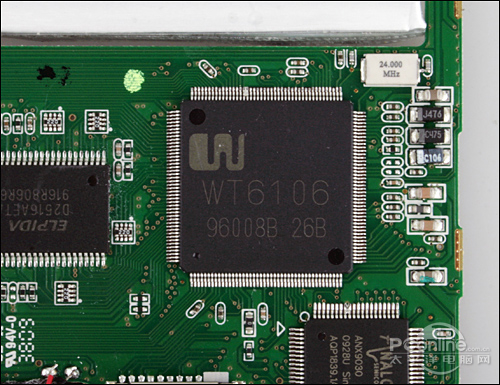

　　T6使用WT6106（Sochip）芯片方案，视频、音频CODEC和主控高度集成，支持MPG、DAT、VOB、AVI、RM/RMVB、MKV（H.264）视频，基本上涵盖了市场上的主流编码格式，最高可达到768P（1366×768分辨率）的出色性能。从图中可以看出，主控芯片采用了高密针脚的设计，有效增加稳定性。

　　音悦汇T6使用AXP189电源管理芯片，AXP189拥有智能电源管理能力，有效降低了功耗，显著提高续航时间，另外AXP189采用电量计量方式，在使用时，屏幕显示电池信息更加准确。在电源管理芯片旁边是喇叭，外放音量大小适中。

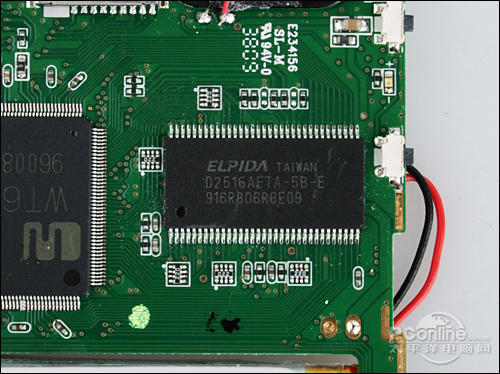

　　与T11RK一样，T6使用日本尔必达（ELPIDA，全球第三大内存芯片生产商）生产的高速DDR缓存，编号为D2516AFTA-5B-E，其单颗缓存容量为16Mb×16，即32MB，为整机的流畅运行与全格式高清播放提供了良好支持。

　　音悦汇T6使用台湾镁光8GB容量的MLC内存（编号为29F64C08CFAAA），采用34nm工艺的MLC Nand Flash，单片容量64bit，写入和读取速度较快，而且品质可靠，稳定性高，在T11RK等其它音悦汇高清MP4产品上同样采用这种芯片，可以看出这种芯片的出色性能。

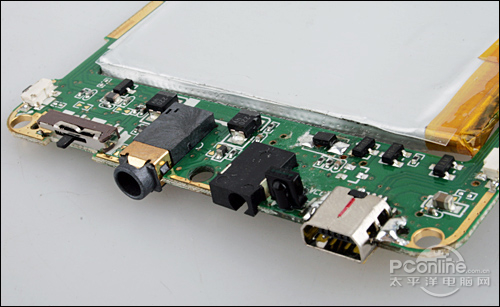

    从左到右分别为耳机端口，电源端口和USB端口，常用端口全部分布在机身的右侧，便于多数消费者的使用习惯。

　　最后介绍的是音悦汇T6最具特色的亮点——HDMI端口与控制芯片，T6采用了HDMI端口（High Definition Multimedia，高清晰多媒体端口），搭配全球主流HDMI供应商ANX的ANX9030HDMI端口控制芯片，使T6的高清视频输出效果比肩专业高清播放器的表现。

　　相对于其它采用HDMI端口的高清MP4，音悦汇T6的HDMI端口与控制芯片力距离更近，有效减少回路干扰与杂讯，传输更稳定，信号失真更低，有助于提供了更出色的画面，下方是TF卡扩展槽，便于用户自行增加容量，共享资源。
