8寸IPS最高品质 现代Rock X拆机详细评测
2012-09-14 09:22 出处:PConline原创 作者:乱世枭雄 责任编辑:zhoubo

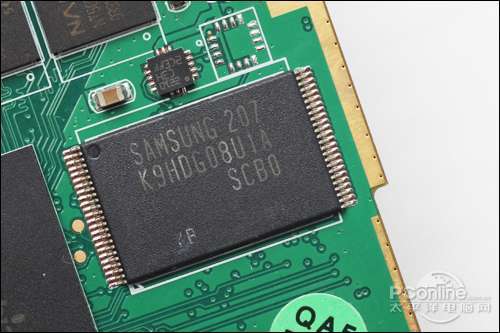

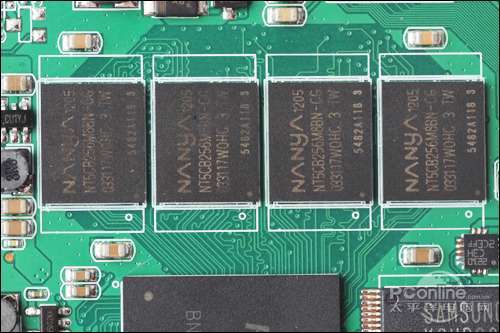

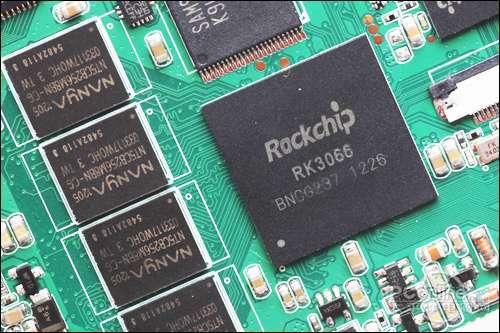

三、现代Rock X元件解析 拆开连接在主板上的连接线之后,就可以来看看现代Rock X的主板和屏幕。首先来看看Rock X的处理器,它采用的是Rockchip(瑞芯微)RK3066处理器,Cortex-A9双核架构,40纳米制程,POP优化,主频1.6GHz,搭配四核ARM Mali-400 MP GPU,在运行大型3D游戏的表现也更流畅。 现代Rock X处理器为Cortex-A9双核架构,主频1.6GHz的RK3066 这颗型号为RK610-G的芯片是焊接在主板的屏幕显示排线接口位置上,是负责显示的LVDS芯片,驱动8英寸1024×768分辨率屏幕。 本次拆解的现代Rock X为16GB容量,它采用的内存芯片为三星的16GB内存,型号为SAMSUNG K9HDG08UIA。单颗16GB容量,保证了Rock X数据传输的稳定性。 现代Rock X采用NANYA提供的1GB DDR3 RAM内存,型号为NT5GB256M8BN-CG,采用FBGA封装,单颗容量为256MB的内存,共4颗组成1GB,运行频率为1333MHz。

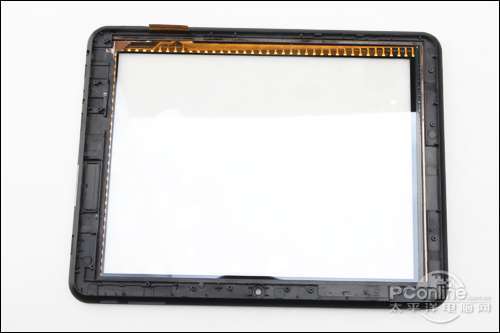

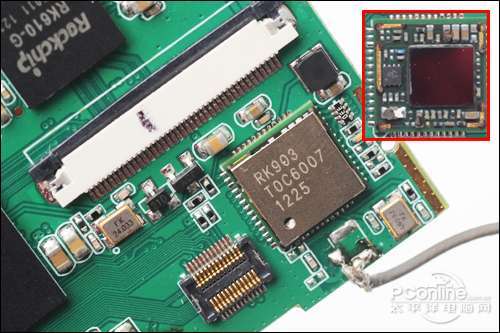

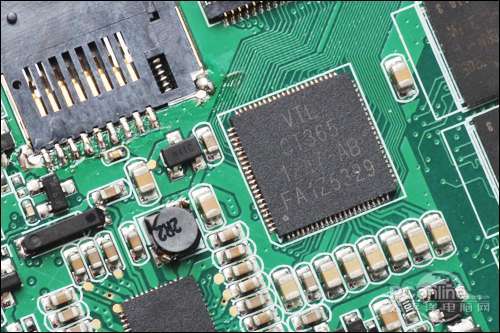

现代Rock X采用的触控IC型号为CT365,这款IC的特点是支持最大71通道数,高压制程,可以提高电源抗干扰性能,并且支持10点触摸。Rock X的屏幕支持10点触控,操控更精准。 现代Rock X的电源IC采用TI品牌智能电源管理芯片,型号为TPS659102。这款智能电源管理芯片经常被国际大厂选用,能够提升工作效率,并降低整机功耗,提高电池的续航时间。 现代Rock X的无线部分采用了RK903芯片,这块芯片集成了Wi-Fi 802.11b/g/n,采用SDIO通讯方式,具有低功耗工作的优点,在结合现代Rock X专门定制的专利天线,所以在无线信号能够穿透金属后盖的屏蔽。此外,RK903还集成了蓝牙4.0+EDR功能。RK903芯片另有一块金属盖屏蔽干扰信号,而下图中右上角红框小图是把RK903的金属盖拆掉后的样子。 主板部分的拆解基本上结束了,现代Rock X主板相当扎实,各IC布局合理,而对于发热量较大的CPU以及闪存部分更采用了高散热性能的稀土石墨材料覆盖,借此提升现代Rock X的散热能效。 此外,现代Rock X的主板为6层PCB板结构(普通产品为4层板),不仅精度高,还可保证稳定性及良好的EMI屏蔽效果,减少产品对人身的辐射,现代Rock X的主板厚度测量值为1.06mm。 现代Rock X的屏幕采用一块分辨率达到1024×768的8英寸IPS屏幕(市场上的8寸平板多为普通TN屏),经过拆解,看出其型号为HJ080IA-01B,属于奇美原装屏。这块屏幕为IPS硬屏,具备全视角、色彩艳丽等特点,并且在清晰度方面达到160ppi,亮度达到350 cd/㎡,可视角度为170°,对比度达到800:1,显示水准出色。 在TP触控屏(Touch panel,又称为触控面板)部分,Rock X采用66通道数黄光制程工艺,66通道数能保证触控的精准度,采用与半导体相同的光照制程,又能保证触摸的体验及稳定性。 Rock X的屏幕表面采用7H钢化结构,硬度很高,搭配Glass+Glass双层玻璃结构,透光性更好,有效保证了触摸屏的稳固与精确。
|
